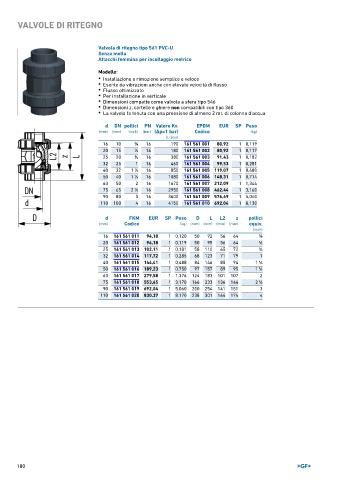

Page 180 - GEORGFISCHER - LISTINO 896

VALVOLE DI RITEGNO

Valvola di ritegno tipo 561 PVC-U
Senza molla
Attacchi femmina per incollaggio metrico

Modello:
• Installazione e rimozione semplice e veloce
• Esente da vibrazioni anche con elevate velocità di flusso
• Flusso ottimizzato
• Per installazione in verticale
• Dimensioni compatte come valvola a sfera tipo 546
• Dimensioni z, cartelle e ghiere non compatibili con tipo 360
• La valvola fa tenuta con una pressione di almeno 2 mt. di colonna d'acqua

d DN pollici PN Valore Kv. EPDM EUR SP Peso
(mm) (mm) (inch) (bar) (Δp=1 bar) Codice (kg)
(l ⁄ min)
16 10 3 ∕8 16 190 161 561 001 80,92 1 0,119
20 15 1 ∕2 16 180 161 561 002 80,92 1 0,117
25 20 3 ∕4 16 380 161 561 003 91,43 1 0,182
32 25 1 16 460 161 561 004 99,53 1 0,281
40 32 1 ∕4 16 850 161 561 005 119,07 1 0,480
1
50 40 1 ∕2 16 1080 161 561 006 148,31 1 0,714
1
63 50 2 16 1670 161 561 007 212,09 1 1,344
75 65 2 ∕2 16 2950 161 561 008 462,44 1 3,160
1
90 80 3 16 3600 161 561 009 576,69 1 5,040
110 100 4 16 4150 161 561 010 692,04 1 8,130
d FKM EUR SP Peso D L L2 z pollici
(mm) Codice (kg) (mm) (mm) (mm) (mm) equiv.
(inch)
16 161 561 011 94,18 1 0,120 50 92 56 64 3 ∕8
20 161 561 012 94,18 1 0,119 50 95 56 64 1 ∕2
25 161 561 013 102,11 1 0,181 58 110 65 72 3 ∕4
32 161 561 014 117,72 1 0,285 68 123 71 79 1
40 161 561 015 144,41 1 0,488 84 146 85 94 1 ∕4
1
50 161 561 016 189,23 1 0,750 97 157 89 95 1 ∕2
1
63 161 561 017 279,58 1 1,376 124 183 101 107 2
75 161 561 018 553,65 1 3,170 166 233 136 144 2 ∕2
1
90 161 561 019 692,04 1 5,060 200 254 141 151 3
110 161 561 020 830,37 1 8,170 238 301 164 174 4

180
