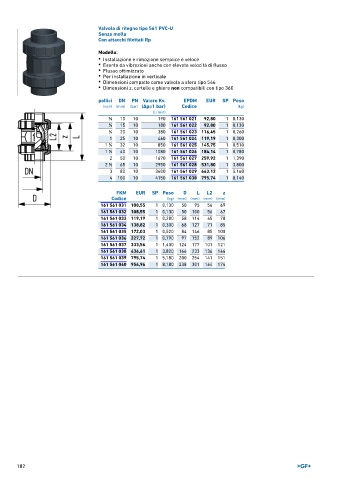

Page 182 - GEORGFISCHER - LISTINO 896

Valvola di ritegno tipo 561 PVC-U
Senza molla
Con attacchi filettati Rp

Modello:
• Installazione e rimozione semplice e veloce
• Esente da vibrazioni anche con elevate velocità di flusso
• Flusso ottimizzato
• Per installazione in verticale
• Dimensioni compatte come valvola a sfera tipo 546
• Dimensioni z, cartelle e ghiere non compatibili con tipo 360

pollici DN PN Valore Kv. EPDM EUR SP Peso
(inch) (mm) (bar) (Δp=1 bar) Codice (kg)
(l ⁄ min)
3 10 10 190 161 561 021 92,80 1 0,130
∕8
1 ∕2 15 10 180 161 561 022 92,80 1 0,130
3 20 10 380 161 561 023 116,45 1 0,260
∕4
1 25 10 460 161 561 024 119,19 1 0,300
1 32 10 850 161 561 025 145,75 1 0,510
1 ∕4
1
1 ∕2 40 10 1080 161 561 026 184,14 1 0,780
2 50 10 1670 161 561 027 259,92 1 1,390
1 65 10 2950 161 561 028 531,80 1 3,800
2 ∕2
3 80 10 3600 161 561 029 663,12 1 5,160
4 100 10 4150 161 561 030 795,74 1 8,140
FKM EUR SP Peso D L L2 z
Codice (kg) (mm) (mm) (mm) (mm)
161 561 031 108,55 1 0,130 50 95 56 69
161 561 032 108,55 1 0,130 50 100 56 67
161 561 033 119,19 1 0,280 58 114 65 78
161 561 034 138,82 1 0,300 68 127 71 85
161 561 035 172,03 1 0,520 84 146 85 100
161 561 036 227,72 1 0,790 97 152 89 106
161 561 037 333,56 1 1,400 124 177 101 121
161 561 038 636,61 1 3,820 166 233 136 144
161 561 039 795,74 1 5,180 200 254 141 151
161 561 040 954,96 1 8,180 238 301 164 174

182
