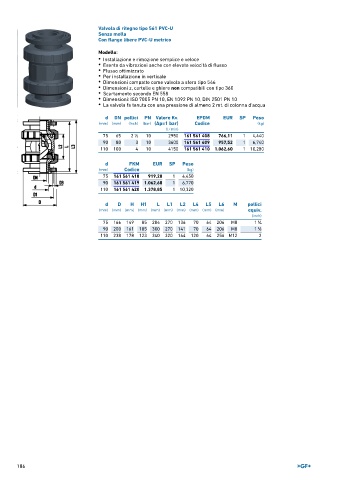

Page 186 - GEORGFISCHER - LISTINO 896

Valvola di ritegno tipo 561 PVC-U
Senza molla
Con flange libere PVC-U metrico

Modello:
• Installazione e rimozione semplice e veloce
• Esente da vibrazioni anche con elevate velocità di flusso
• Flusso ottimizzato
• Per installazione in verticale
• Dimensioni compatte come valvola a sfera tipo 546
• Dimensioni z, cartelle e ghiere non compatibili con tipo 360
• Scartamento secondo EN 558
• Dimensioni: ISO 7005 PN 10, EN 1092 PN 10, DIN 2501 PN 10
• La valvola fa tenuta con una pressione di almeno 2 mt. di colonna d'acqua

d DN pollici PN Valore Kv. EPDM EUR SP Peso
(mm) (mm) (inch) (bar) (Δp=1 bar) Codice (kg)
(l ⁄ min)
75 65 2 ∕2 10 2950 161 561 408 766,11 1 4,440
1
90 80 3 10 3600 161 561 409 957,52 1 6,740
110 100 4 10 4150 161 561 410 1.062,60 1 10,280

d FKM EUR SP Peso
(mm) Codice (kg)
75 161 561 418 919,28 1 4,450
90 161 561 419 1.062,60 1 6,770
110 161 561 420 1.378,85 1 10,320

d D H H1 L L1 L2 L4 L5 L6 M pollici
(mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) equiv.
(inch)
75 166 149 85 284 270 136 70 64 206 M8 1 ∕4
1
90 200 161 105 300 270 141 70 64 206 M8 1 ∕2
1
110 238 178 123 340 320 164 120 64 256 M12 2

186
