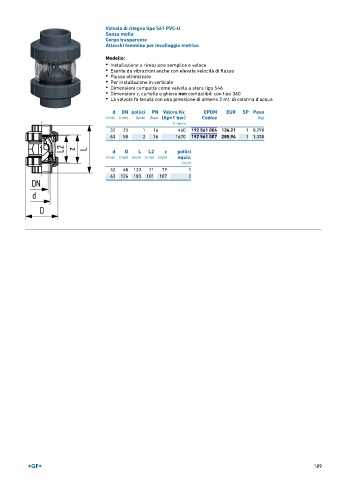

Page 189 - GEORGFISCHER - LISTINO 896

Valvola di ritegno tipo 561 PVC-U
Senza molla
Corpo trasparente
Attacchi femmina per incollaggio metrico

Modello:
• Installazione e rimozione semplice e veloce
• Esente da vibrazioni anche con elevate velocità di flusso
• Flusso ottimizzato
• Per installazione in verticale
• Dimensioni compatte come valvola a sfera tipo 546
• Dimensioni z, cartelle e ghiere non compatibili con tipo 360
• La valvola fa tenuta con una pressione di almeno 2 mt. di colonna d'acqua

d DN pollici PN Valore Kv. EPDM EUR SP Peso
(mm) (mm) (inch) (bar) (Δp=1 bar) Codice (kg)
(l ⁄ min)
32 25 1 16 460 192 561 004 134,21 1 0,290
63 50 2 16 1670 192 561 007 285,94 1 1,330

d D L L2 z pollici
(mm) (mm) (mm) (mm) (mm) equiv.
(inch)
32 68 123 71 79 1
63 124 183 101 107 2
