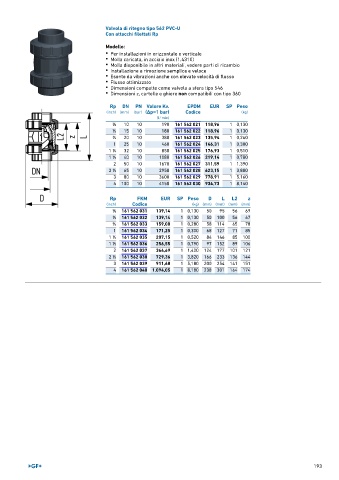

Page 193 - GEORGFISCHER - LISTINO 896

Valvola di ritegno tipo 562 PVC-U
Con attacchi filettati Rp

Modello:
• Per installazioni in orizzontale e verticale
• Molla caricata, in acciaio inox (1.4310)
• Molla disponibile in altri materiali, vedere parti di ricambio
• Installazione e rimozione semplice e veloce
• Esente da vibrazioni anche con elevate velocità di flusso
• Flusso ottimizzato
• Dimensioni compatte come valvola a sfera tipo 546
• Dimensioni z, cartelle e ghiere non compatibili con tipo 360

Rp DN PN Valore Kv. EPDM EUR SP Peso
(inch) (mm) (bar) (Δp=1 bar) Codice (kg)
(l ⁄ min)
3 10 10 190 161 562 021 118,96 1 0,130
∕8
1 ∕2 15 10 180 161 562 022 118,96 1 0,130
3 20 10 380 161 562 023 135,94 1 0,260
∕4
1 25 10 460 161 562 024 146,31 1 0,300
1 32 10 850 161 562 025 176,93 1 0,510
1 ∕4
1
1 ∕2 40 10 1080 161 562 026 219,14 1 0,780
2 50 10 1670 161 562 027 311,59 1 1,390
1 65 10 2950 161 562 028 623,15 1 3,800
2 ∕2
3 80 10 3600 161 562 029 778,91 1 5,160
4 100 10 4150 161 562 030 934,73 1 8,140
Rp FKM EUR SP Peso D L L2 z
(inch) Codice (kg) (mm) (mm) (mm) (mm)
3 161 562 031 139,14 1 0,130 50 95 56 69
∕8
1 161 562 032 139,14 1 0,130 50 100 56 67
∕2
3 161 562 033 159,08 1 0,280 58 114 65 78
∕4
1 161 562 034 171,25 1 0,300 68 127 71 85
1 161 562 035 207,15 1 0,520 84 146 85 100
1 ∕4
1
1 ∕2 161 562 036 256,55 1 0,790 97 152 89 106
2 161 562 037 364,69 1 1,400 124 177 101 121
1
2 ∕2 161 562 038 729,36 1 3,820 166 233 136 144
3 161 562 039 911,68 1 5,180 200 254 141 151
4 161 562 040 1.094,05 1 8,180 238 301 164 174

193
