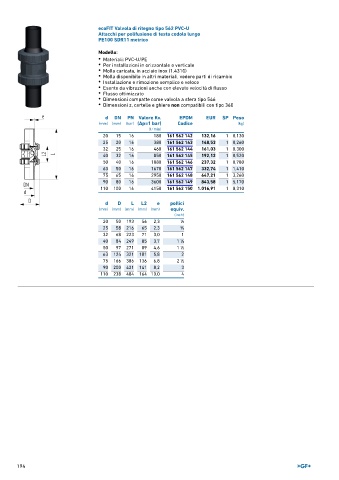

Page 194 - GEORGFISCHER - LISTINO 896

ecoFIT Valvola di ritegno tipo 562 PVC-U
Attacchi per polifusione di testa codolo lungo
PE100 SDR11 metrico

Modello:
• Materiali: PVC-U/PE
• Per installazioni in orizzontale e verticale
• Molla caricata, in acciaio inox (1.4310)
• Molla disponibile in altri materiali, vedere parti di ricambio
• Installazione e rimozione semplice e veloce
• Esente da vibrazioni anche con elevate velocità di flusso
• Flusso ottimizzato
• Dimensioni compatte come valvola a sfera tipo 546
• Dimensioni z, cartelle e ghiere non compatibili con tipo 360

d DN PN Valore Kv. EPDM EUR SP Peso
(mm) (mm) (bar) (Δp=1 bar) Codice (kg)
(l ⁄ min)
20 15 16 180 161 562 142 132,16 1 0,130
25 20 16 380 161 562 143 148,53 1 0,260
32 25 16 460 161 562 144 161,03 1 0,300
40 32 16 850 161 562 145 192,12 1 0,520
50 40 16 1080 161 562 146 237,32 1 0,780
63 50 16 1670 161 562 147 332,74 1 1,410
75 65 16 2950 161 562 148 647,21 1 3,260
90 80 16 3600 161 562 149 843,58 1 5,170
110 100 16 4150 161 562 150 1.016,91 1 8,310

d D L L2 e pollici
(mm) (mm) (mm) (mm) (mm) equiv.
(inch)
20 50 193 56 2,3 1 ∕2
25 58 216 65 2,3 3 ∕4
32 68 223 71 3,0 1
40 84 249 85 3,7 1 ∕4
1
50 97 271 89 4,6 1 ∕2
1
63 124 321 101 5,8 2
75 166 386 136 6,8 2 ∕2
1
90 200 421 141 8,2 3
110 238 484 164 10,0 4

194
