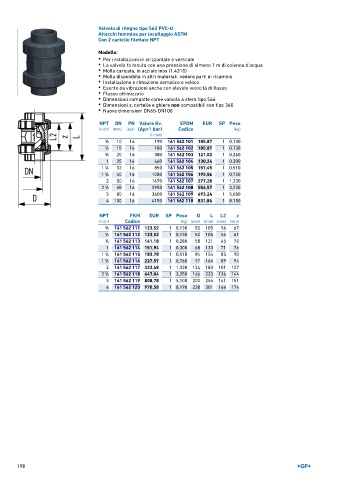

Valvola di ritegno tipo 562 PVC-U
Attacchi femmina per incollaggio ASTM
Con 2 cartelle filettate NPT

Modello:
• Per installazioni in orizzontale e verticale
• La valvola fa tenuta con una pressione di almeno 1 m di colonna d'acqua
• Molla caricata, in acciaio inox (1.4310)
• Molla disponibile in altri materiali, vedere parti di ricambio
• Installazione e rimozione semplice e veloce
• Esente da vibrazioni anche con elevate velocità di flusso
• Flusso ottimizzato
• Dimensioni compatte come valvola a sfera tipo 546
• Dimensioni z, cartelle e ghiere non compatibili con tipo 360
• Nuove dimensioni DN65-DN100

NPT DN PN Valore Kv. EPDM EUR SP Peso
(inch) (mm) (bar) (Δp=1 bar) Codice (kg)
(l ⁄ min)
3 10 16 190 161 562 101 105,87 1 0,130
∕8
1 ∕2 15 16 180 161 562 102 105,87 1 0,130
3 20 16 380 161 562 103 121,02 1 0,260
∕4
1 25 16 460 161 562 104 130,24 1 0,300
1 32 16 850 161 562 105 157,45 1 0,510
1 ∕4
1
1 ∕2 40 16 1080 161 562 106 195,06 1 0,750
2 50 16 1670 161 562 107 277,28 1 1,330
1 65 16 2950 161 562 108 554,57 1 3,230
2 ∕2
3 80 16 3600 161 562 109 693,24 1 5,080
4 100 16 4150 161 562 110 831,84 1 8,150

NPT FKM EUR SP Peso D L L2 z
(inch) Codice (kg) (mm) (mm) (mm) (mm)
3 161 562 111 123,52 1 0,130 50 105 56 67
∕8
1 161 562 112 123,52 1 0,130 50 105 56 61
∕2
3 161 562 113 141,18 1 0,280 58 121 65 70
∕4
1 161 562 114 151,94 1 0,300 68 133 71 76
1 161 562 115 183,70 1 0,510 84 154 85 90
1 ∕4
1
1 ∕2 161 562 116 227,57 1 0,760 97 164 89 94
2 161 562 117 323,48 1 1,330 124 183 101 107
1
2 ∕2 161 562 118 647,04 1 3,250 166 233 136 144
3 161 562 119 808,78 1 5,100 200 254 141 151
4 161 562 120 970,58 1 8,190 238 301 164 174
