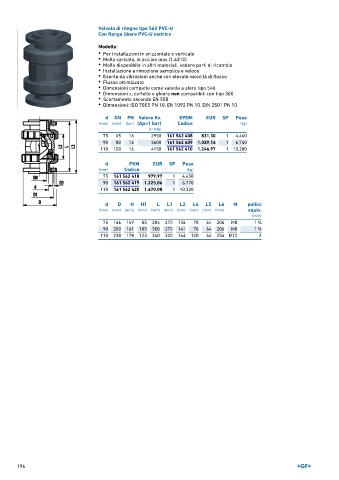

Page 196 - GEORGFISCHER - LISTINO 896

Valvola di ritegno tipo 562 PVC-U
Con flange libere PVC-U metrico

Modello:
• Per installazioni in orizzontale e verticale
• Molla caricata, in acciaio inox (1.4310)
• Molla disponibile in altri materiali, vedere parti di ricambio
• Installazione e rimozione semplice e veloce
• Esente da vibrazioni anche con elevate velocità di flusso
• Flusso ottimizzato
• Dimensioni compatte come valvola a sfera tipo 546
• Dimensioni z, cartelle e ghiere non compatibili con tipo 360
• Scartamento secondo EN 558
• Dimensioni: ISO 7005 PN 10, EN 1092 PN 10, DIN 2501 PN 10

d DN PN Valore Kv. EPDM EUR SP Peso
(mm) (mm) (bar) (Δp=1 bar) Codice (kg)
(l ⁄ min)
75 65 16 2950 161 562 408 831,30 1 4,440
90 80 16 3600 161 562 409 1.029,14 1 6,740
110 100 16 4150 161 562 410 1.246,97 1 10,280

d FKM EUR SP Peso
(mm) Codice (kg)
75 161 562 418 979,97 1 4,450
90 161 562 419 1.225,06 1 6,770
110 161 562 420 1.470,00 1 10,320

d D H H1 L L1 L2 L4 L5 L6 M pollici
(mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) equiv.
(inch)
75 166 149 85 284 270 136 70 64 206 M8 1 ∕4
1
90 200 161 105 300 270 141 70 64 206 M8 1 ∕2
1
110 238 178 123 340 320 164 120 64 256 M12 2

196
