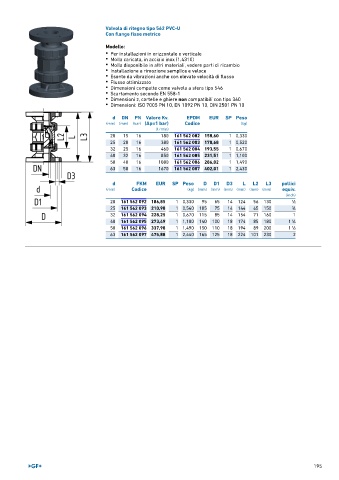

Page 195 - GEORGFISCHER - LISTINO 896

Valvola di ritegno tipo 562 PVC-U
Con flange fisse metrico

Modello:
• Per installazioni in orizzontale e verticale
• Molla caricata, in acciaio inox (1.4310)
• Molla disponibile in altri materiali, vedere parti di ricambio
• Installazione e rimozione semplice e veloce
• Esente da vibrazioni anche con elevate velocità di flusso
• Flusso ottimizzato
• Dimensioni compatte come valvola a sfera tipo 546
• Scartamento secondo EN 558-1
• Dimensioni z, cartelle e ghiere non compatibili con tipo 360
• Dimensioni: ISO 7005 PN 10, EN 1092 PN 10, DIN 2501 PN 10

d DN PN Valore Kv. EPDM EUR SP Peso
(mm) (mm) (bar) (Δp=1 bar) Codice (kg)
(l ⁄ min)
20 15 16 180 161 562 082 158,60 1 0,330
25 20 16 380 161 562 083 178,68 1 0,520
32 25 16 460 161 562 084 193,55 1 0,670
40 32 16 850 161 562 085 231,51 1 1,100
50 40 16 1080 161 562 086 286,02 1 1,490
63 50 16 1670 161 562 087 402,01 1 2,430

d FKM EUR SP Peso D D1 D3 L L2 L3 pollici
(mm) Codice (kg) (mm) (mm) (mm) (mm) (mm) (mm) equiv.
(inch)
20 161 562 092 186,85 1 0,330 95 65 14 124 56 130 1 ∕2
25 161 562 093 210,98 1 0,540 105 75 14 144 65 150 3 ∕4
32 161 562 094 228,25 1 0,670 115 85 14 154 71 160 1
40 161 562 095 273,49 1 1,100 140 100 18 174 85 180 1 ∕4
1
50 161 562 096 337,98 1 1,490 150 110 18 194 89 200 1 ∕2
1
63 161 562 097 475,88 1 2,440 165 125 18 224 101 230 2

195
