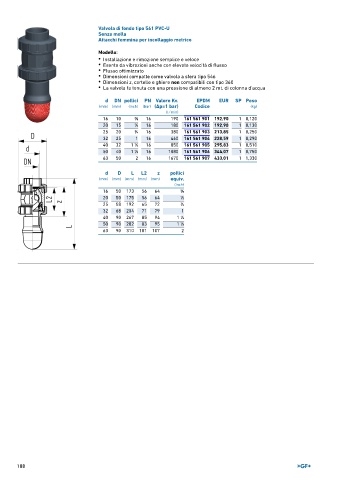

Page 188 - GEORGFISCHER - LISTINO 896

Valvola di fondo tipo 561 PVC-U
Senza molla
Attacchi femmina per incollaggio metrico

Modello:
• Installazione e rimozione semplice e veloce
• Esente da vibrazioni anche con elevate velocità di flusso
• Flusso ottimizzato
• Dimensioni compatte come valvola a sfera tipo 546
• Dimensioni z, cartelle e ghiere non compatibili con tipo 360
• La valvola fa tenuta con una pressione di almeno 2 mt. di colonna d'acqua

d DN pollici PN Valore Kv. EPDM EUR SP Peso
(mm) (mm) (inch) (bar) (Δp=1 bar) Codice (kg)
(l ⁄ min)
16 10 3 ∕8 16 190 161 561 901 192,90 1 0,120
20 15 1 ∕2 16 180 161 561 902 192,90 1 0,130
25 20 3 ∕4 16 380 161 561 903 213,85 1 0,250
32 25 1 16 460 161 561 904 228,59 1 0,290
40 32 1 ∕4 16 850 161 561 905 295,83 1 0,510
1
50 40 1 ∕2 16 1080 161 561 906 344,07 1 0,750
1
63 50 2 16 1670 161 561 907 433,01 1 1,330
d D L L2 z pollici
(mm) (mm) (mm) (mm) (mm) equiv.
(inch)
16 50 173 56 64 3 ∕8
20 50 175 56 64 1 ∕2
25 58 192 65 72 3 ∕4
32 68 204 71 79 1
40 90 267 85 94 1 ∕4
1
50 90 282 83 95 1 ∕2
1
63 90 310 101 107 2

188
