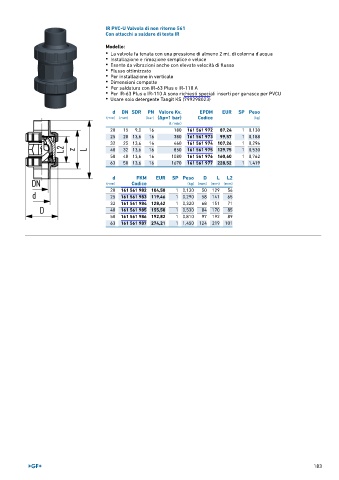

Page 183 - GEORGFISCHER - LISTINO 896

IR PVC-U Valvola di non ritorno 561
Con attacchi a saldare di testa IR

Modello:
• La valvola fa tenuta con una pressione di almeno 2 mt. di colonna d'acqua
• Installazione e rimozione semplice e veloce
• Esente da vibrazioni anche con elevate velocità di flusso
• Flusso ottimizzato
• Per installazione in verticale
• Dimensioni compatte
• Per saldatura con IR-63 Plus e IR-110 A
• Per IR-63 Plus e IR-110 A sono richiesti speciali inserti per ganasce per PVCU
• Usare solo detergente Tangit KS (799298023)

d DN SDR PN Valore Kv. EPDM EUR SP Peso
(mm) (mm) (bar) (Δp=1 bar) Codice (kg)
(l ⁄ min)
20 15 9,0 16 180 161 561 972 87,24 1 0,130
25 20 13,6 16 380 161 561 973 99,57 1 0,188
32 25 13,6 16 460 161 561 974 107,26 1 0,296
40 32 13,6 16 850 161 561 975 129,75 1 0,530
50 40 13,6 16 1080 161 561 976 160,60 1 0,762
63 50 13,6 16 1670 161 561 977 228,52 1 1,419

d FKM EUR SP Peso D L L2
(mm) Codice (kg) (mm) (mm) (mm)
20 161 561 982 104,58 1 0,130 50 129 56
25 161 561 983 119,46 1 0,290 58 141 65
32 161 561 984 128,62 1 0,320 68 151 71
40 161 561 985 155,58 1 0,530 84 170 85
50 161 561 986 192,82 1 0,810 97 192 89
63 161 561 987 274,21 1 1,450 124 219 101
