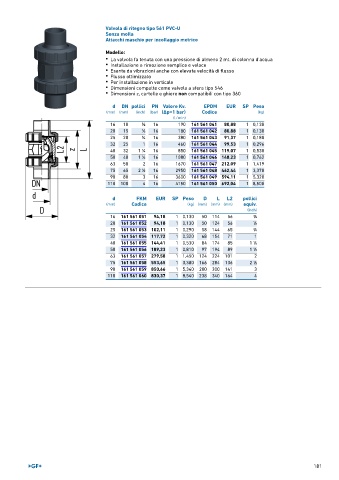

Page 181 - GEORGFISCHER - LISTINO 896

Valvola di ritegno tipo 561 PVC-U
Senza molla
Attacchi maschio per incollaggio metrico

Modello:
• La valvola fa tenuta con una pressione di almeno 2 mt. di colonna d'acqua
• Installazione e rimozione semplice e veloce
• Esente da vibrazioni anche con elevate velocità di flusso
• Flusso ottimizzato
• Per installazione in verticale
• Dimensioni compatte come valvola a sfera tipo 546
• Dimensioni z, cartelle e ghiere non compatibili con tipo 360

d DN pollici PN Valore Kv. EPDM EUR SP Peso
(mm) (mm) (inch) (bar) (Δp=1 bar) Codice (kg)
(l ⁄ min)
16 10 3 ∕8 16 190 161 561 041 80,88 1 0,130
20 15 1 ∕2 16 180 161 561 042 80,88 1 0,130
25 20 3 ∕4 16 380 161 561 043 91,37 1 0,188
32 25 1 16 460 161 561 044 99,53 1 0,296
40 32 1 ∕4 16 850 161 561 045 119,07 1 0,530
1
50 40 1 ∕2 16 1080 161 561 046 148,23 1 0,762
1
63 50 2 16 1670 161 561 047 212,09 1 1,419
75 65 2 ∕2 16 2950 161 561 048 462,44 1 3,370
1
90 80 3 16 3600 161 561 049 594,11 1 5,320
110 100 4 16 4150 161 561 050 692,04 1 8,500

d FKM EUR SP Peso D L L2 pollici
(mm) Codice (kg) (mm) (mm) (mm) equiv.
(inch)
16 161 561 051 94,18 1 0,130 50 114 56 3 ∕8
20 161 561 052 94,18 1 0,130 50 124 56 1 ∕2
25 161 561 053 102,11 1 0,290 58 144 65 3 ∕4
32 161 561 054 117,72 1 0,320 68 154 71 1
40 161 561 055 144,41 1 0,530 84 174 85 1 ∕4
1
50 161 561 056 189,23 1 0,810 97 194 89 1 ∕2
1
63 161 561 057 279,58 1 1,450 124 224 101 2
75 161 561 058 553,65 1 3,380 166 284 136 2 ∕2
1
90 161 561 059 850,66 1 5,340 200 300 141 3
110 161 561 060 830,37 1 8,540 238 340 164 4

181
