P. 177

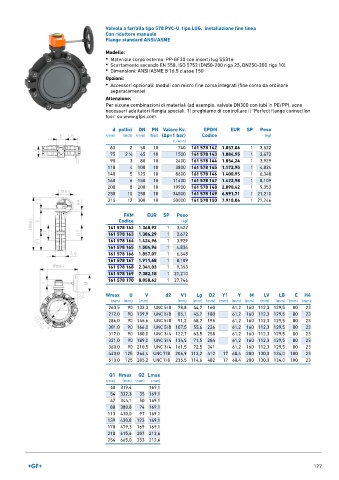

Valvola a farfalla tipo 578 PVC-U, tipo LUG, installazione fine linea
Con riduttore manuale
Flange standard ANSI/ASME
Modello:
• Materiale corpo esterno: PP-GF30 con inserti lug SS316
• Scartamento secondo EN 558, ISO 5752 (DN50-200 riga 25, DN250-300 riga 10)
• Dimensioni: ANSI/ASME B 16.5 classe 150
Opzioni:
• Accessori opzionali: moduli con micro fine corsa integrati (fine corsa da ordinare
separatamente)
Attenzione:
Per alcune combinazioni di materiali (ad esempio, valvole DN300 con tubi in PE/PP), sono
necessari adattatori flangia speciali. Ti preghiamo di controllare il "Perfect flange connection
tool" su www.gfps.com.
d pollici DN PN Valore Kv. EPDM EUR SP Peso
(mm) (inch) (mm) (bar) (Δp=1 bar) Codice (kg)
(l ⁄ min)
63 2 50 10 740 161 578 142 1.057,06 1 3,522
75 2 ∕2 65 10 1500 161 578 143 1.084,95 1 3,672
1
90 3 80 10 2400 161 578 144 1.054,24 1 3,929
110 4 100 10 3800 161 578 145 1.172,95 1 4,834
140 5 125 10 8600 161 578 146 1.400,95 1 6,348
160 6 150 10 11400 161 578 147 1.472,98 1 8,109
200 8 200 10 19900 161 578 148 2.090,42 1 9,353
250 10 250 10 34000 161 578 149 6.591,71 1 21,210
315 12 300 10 50000 161 578 150 7.910,06 1 27,746
FKM EUR SP Peso
Codice (kg)
161 578 162 1.368,92 1 3,522
161 578 163 1.386,29 1 3,672
161 578 164 1.424,96 1 3,929
161 578 165 1.504,96 1 4,834
161 578 166 1.857,07 1 6,348
161 578 167 1.911,68 1 8,109
161 578 168 2.341,03 1 9,353
161 578 169 7.382,18 1 21,210
161 578 170 8.858,62 1 27,746
Wmax U V d2 V1 Lg D2 Y1 Y M LV LB E H4
(mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm)
263,5 90 133,3 UNC 5/8 78,8 44,7 160 61,2 160 112,3 129,5 80 23
272,0 90 139,9 UNC 5/8 85,1 45,7 180 61,2 160 112,3 129,5 80 23
286,0 90 145,6 UNC 5/8 91,2 48,7 195 61,2 160 112,3 129,5 80 23
301,0 90 166,0 UNC 5/8 107,5 55,6 226 61,2 160 112,3 129,5 80 23
317,0 90 180,0 UNC 3/4 122,7 63,5 258 61,2 160 112,3 129,5 80 23
321,0 90 189,0 UNC 3/4 134,5 71,5 284 61,2 160 112,3 129,5 80 23
360,0 90 210,5 UNC 3/4 161,5 72,5 341 61,2 160 112,3 129,5 80 23
440,0 125 264,4 UNC 7/8 206,9 113,2 412 17 68,4 200 130,0 134,0 100 23
510,0 125 285,2 UNC 7/8 235,5 114,6 482 17 68,4 200 130,0 134,0 100 23
Q1 Hmax Q2 Lmax
(mm) (mm) (mm) (mm)
40 319,4 169,1
54 332,3 35 169,1
67 344,1 50 169,1
88 380,8 74 169,1
113 410,0 97 169,1
139 430,8 123 169,1
178 479,3 169 169,1
210 615,6 207 212,6
256 665,0 253 212,6
