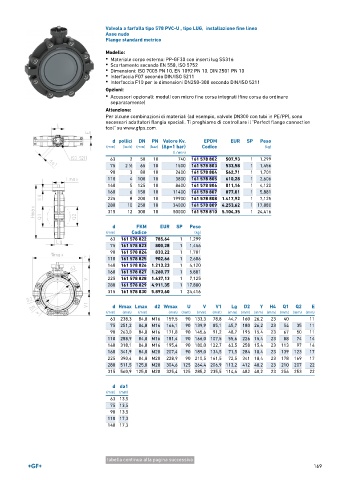

Page 169 - GEORGFISCHER - LISTINO 896

Valvola a farfalla tipo 578 PVC-U , tipo LUG, installazione fine linea
Asse nudo
Flange standard metrico

Modello:
• Materiale corpo esterno: PP-GF30 con inserti lug SS316
• Scartamento secondo EN 558, ISO 5752
• Dimensioni: ISO 7005 PN 10, EN 1092 PN 10, DIN 2501 PN 10
• Interfaccia F07 secondo DIN/ISO 5211
• Interfaccia F10 per le dimensioni DN250-300 secondo DIN/ISO 5211

Opzioni:
• Accessori opzionali: moduli con micro fine corsa integrati (fine corsa da ordinare
separatamente)
Attenzione:
Per alcune combinazioni di materiali (ad esempio, valvole DN300 con tubi in PE/PP), sono
necessari adattatori flangia speciali. Ti preghiamo di controllare il "Perfect flange connection
tool" su www.gfps.com.

d pollici DN PN Valore Kv. EPDM EUR SP Peso
(mm) (inch) (mm) (bar) (Δp=1 bar) Codice (kg)
(l ⁄ min)
63 2 50 10 740 161 578 802 507,93 1 1,299
75 2 ∕2 65 10 1500 161 578 803 533,58 1 1,456
1
90 3 80 10 2400 161 578 804 562,71 1 1,701
110 4 100 10 3800 161 578 805 610,28 1 2,606
140 5 125 10 8600 161 578 806 811,16 1 4,120
160 6 150 10 11400 161 578 807 877,01 1 5,881
225 8 200 10 19900 161 578 808 1.417,92 1 7,125
280 10 250 10 34000 161 578 809 4.253,62 1 17,880
315 12 300 10 50000 161 578 810 5.104,35 1 24,416

d FKM EUR SP Peso
(mm) Codice (kg)
63 161 578 822 785,64 1 1,299
75 161 578 823 800,28 1 1,456
90 161 578 824 833,22 1 1,701
110 161 578 825 902,66 1 2,606
140 161 578 826 1.213,23 1 4,120
160 161 578 827 1.260,77 1 5,881
225 161 578 828 1.637,13 1 7,125
280 161 578 829 4.911,35 1 17,880
315 161 578 830 5.893,60 1 24,416

d Hmax Lmax d2 Wmax U V V1 Lg D2 Y H4 Q1 Q2 E
(mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm)
63 238,3 84,8 M16 159,5 90 133,3 78,8 44,7 160 26,2 23 40 11
75 251,2 84,8 M16 166,1 90 139,9 85,1 45,7 180 26,2 23 54 35 11
90 263,0 84,8 M16 171,8 90 145,6 91,2 48,7 195 15,4 23 67 50 11
110 288,9 84,8 M16 181,4 90 166,0 107,5 55,6 226 15,4 23 88 74 14
140 318,1 84,8 M16 195,4 90 180,0 122,7 63,5 258 15,4 23 113 97 14
160 341,9 84,8 M20 207,4 90 189,0 134,5 71,5 284 18,4 23 139 123 17
225 390,4 84,8 M20 228,9 90 210,5 161,5 72,5 341 18,4 23 178 169 17
280 511,5 125,0 M20 304,6 125 264,4 206,9 113,2 412 40,2 23 210 207 22
315 560,9 125,0 M20 325,4 125 285,2 235,5 114,6 482 40,2 23 256 253 22

d da1
(mm) (mm)
63 13,5
75 13,5
90 13,5
110 17,3
140 17,3

tabella continua alla pagina successiva
