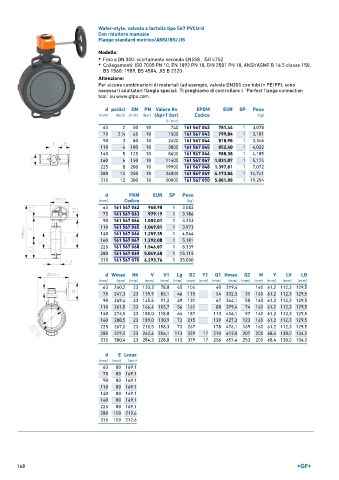

Page 168 - GEORGFISCHER - LISTINO 896
P. 168
Wafer-style, valvola a farfalla tipo 567 PVCU-U
Con riduttore manuale
Flange standard metrico/ANSI/BS/JIS
Modello:
• Fino a DN 300: scartamento secondo EN558 , ISO 5752
• Collegamenti: ISO 7005 PN 10, EN 1092 PN 10, DIN 2501 PN 10, ANSI/ASME B 16.5 classe 150,
BS 1560: 1989, BS 4504, JIS B 2220
Attenzione:
Per alcune combinazioni di materiali (ad esempio, valvole DN300 con tubi in PE/PP), sono
necessari adattatori flangia speciali. Ti preghiamo di controllare il "Perfect flange connection
tool" su www.gfps.com.
d pollici DN PN Valore Kv. EPDM EUR SP Peso
(mm) (inch) (mm) (bar) (Δp=1 bar) Codice (kg)
(l ⁄ min)
63 2 50 10 740 161 567 042 781,44 1 3,078
75 2 ∕2 65 10 1500 161 567 043 799,84 1 3,181
1
90 3 80 10 2400 161 567 044 818,98 1 3,346
110 4 100 10 3800 161 567 045 852,40 1 4,022
140 5 125 10 8600 161 567 046 988,38 1 4,185
160 6 150 10 11400 161 567 047 1.031,07 1 5,174
225 8 200 10 19900 161 567 048 1.397,81 1 7,072
280 10 250 10 34000 161 567 049 4.173,06 1 14,741
315 12 300 10 50000 161 567 050 5.081,88 1 19,254
d FKM EUR SP Peso
(mm) Codice (kg)
63 161 567 062 968,90 1 3,082
75 161 567 063 979,19 1 3,186
90 161 567 064 1.002,01 1 3,353
110 161 567 065 1.049,81 1 3,973
140 161 567 066 1.259,35 1 4,544
160 161 567 067 1.292,08 1 5,181
225 161 567 068 1.546,87 1 8,339
280 161 567 069 5.049,40 1 15,115
315 161 567 070 6.293,76 1 35,000
d Wmax H4 V V1 Lg D2 Y1 Q1 Hmax Q2 M Y LV LB
(mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm)
63 240,2 23 133,3 78,8 45 104 40 319,4 160 61,2 112,3 129,5
75 247,3 23 139,9 85,1 46 115 54 332,3 35 160 61,2 112,3 129,5
90 249,4 23 145,6 91,2 49 131 67 344,1 50 160 61,2 112,3 129,5
110 261,5 23 166,4 105,7 56 161 88 379,4 74 160 61,2 112,3 129,5
140 274,5 23 180,0 118,8 64 187 113 406,1 97 160 61,2 112,3 129,5
160 288,5 23 189,0 130,9 72 215 139 427,2 123 160 61,2 112,3 129,5
225 267,0 23 210,5 158,3 73 267 178 476,1 169 160 61,2 112,3 129,5
280 329,0 23 262,6 206,1 113 329 17 210 613,0 207 200 68,4 130,0 134,0
315 380,4 23 284,3 228,8 113 379 17 256 657,4 253 200 68,4 130,0 134,0
d E Lmax
(mm) (mm) (mm)
63 80 169,1
75 80 169,1
90 80 169,1
110 80 169,1
140 80 169,1
160 80 169,1
225 80 169,1
280 100 212,6
315 100 212,6
