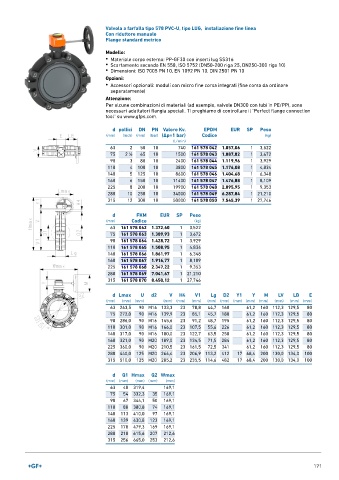

Valvola a farfalla tipo 578 PVC-U, tipo LUG, installazione fine linea
Con riduttore manuale
Flange standard metrico

Modello:
• Materiale corpo esterno: PP-GF30 con inserti lug SS316
• Scartamento secondo EN 558, ISO 5752 (DN50-200 riga 25, DN250-300 riga 10)
• Dimensioni: ISO 7005 PN 10, EN 1092 PN 10, DIN 2501 PN 10

Opzioni:
• Accessori opzionali: moduli con micro fine corsa integrati (fine corsa da ordinare
separatamente)
Attenzione:
Per alcune combinazioni di materiali (ad esempio, valvole DN300 con tubi in PE/PP), sono
necessari adattatori flangia speciali. Ti preghiamo di controllare il "Perfect flange connection
tool" su www.gfps.com.

d pollici DN PN Valore Kv. EPDM EUR SP Peso
(mm) (inch) (mm) (bar) (Δp=1 bar) Codice (kg)
(l ⁄ min)
63 2 50 10 740 161 578 042 1.057,06 1 3,522
75 2 ∕2 65 10 1500 161 578 043 1.087,82 1 3,672
1
90 3 80 10 2400 161 578 044 1.119,96 1 3,929
110 4 100 10 3800 161 578 045 1.176,08 1 4,834
140 5 125 10 8600 161 578 046 1.404,68 1 6,348
160 6 150 10 11400 161 578 047 1.476,88 1 8,109
225 8 200 10 19900 161 578 048 2.095,95 1 9,353
280 10 250 10 34000 161 578 049 6.287,84 1 21,210
315 12 300 10 50000 161 578 050 7.545,39 1 27,746

d FKM EUR SP Peso
(mm) Codice (kg)
63 161 578 062 1.372,60 1 3,522
75 161 578 063 1.389,93 1 3,672
90 161 578 064 1.428,72 1 3,929
110 161 578 065 1.508,95 1 4,834
140 161 578 066 1.861,97 1 6,348
160 161 578 067 1.916,77 1 8,109
225 161 578 068 2.347,22 1 9,353
280 161 578 069 7.041,67 1 21,210
315 161 578 070 8.450,12 1 27,746

d Lmax U d2 V H4 V1 Lg D2 Y1 Y M LV LB E
(mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm)
63 263,5 90 M16 133,3 23 78,8 44,7 160 61,2 160 112,3 129,5 80
75 272,0 90 M16 139,9 23 85,1 45,7 180 61,2 160 112,3 129,5 80
90 286,0 90 M16 145,6 23 91,2 48,7 195 61,2 160 112,3 129,5 80
110 301,0 90 M16 166,0 23 107,5 55,6 226 61,2 160 112,3 129,5 80
140 317,0 90 M16 180,0 23 122,7 63,5 258 61,2 160 112,3 129,5 80
160 321,0 90 M20 189,0 23 134,5 71,5 284 61,2 160 112,3 129,5 80
225 360,0 90 M20 210,5 23 161,5 72,5 341 61,2 160 112,3 129,5 80
280 440,0 125 M20 264,4 23 206,9 113,2 412 17 68,4 200 130,0 134,0 100
315 510,0 125 M20 285,2 23 235,5 114,6 482 17 68,4 200 130,0 134,0 100

d Q1 Hmax Q2 Wmax
(mm) (mm) (mm) (mm) (mm)
63 40 319,4 169,1
75 54 332,3 35 169,1
90 67 344,1 50 169,1
110 88 380,8 74 169,1
140 113 410,0 97 169,1
160 139 430,8 123 169,1
225 178 479,3 169 169,1
280 210 615,6 207 212,6
315 256 665,0 253 212,6
