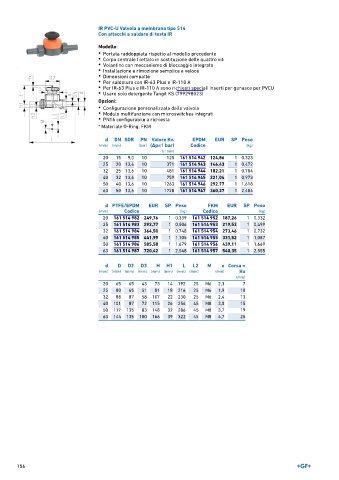

Page 156 - GEORGFISCHER - LISTINO 896

IR PVC-U Valvola a membrana tipo 514
Con attacchi a saldare di testa IR

Modello:
• Portata raddoppiata rispetto al modello precedente
• Corpo centrale filettato in sostituzione delle quattro viti
• Volantino con meccanismo di bloccaggio integrato
• Installazione e rimozione semplice e veloce
• Dimensioni compatte
• Per saldatura con IR-63 Plus e IR-110 A
• Per IR-63 Plus e IR-110 A sono richiesti speciali inserti per ganasce per PVCU
• Usare solo detergente Tangit KS (799298023)

Opzioni:
• Configurazione personalizzata della valvola
• Modulo multifunzione con microswitches integrati
• PN16 configurabile a richiesta

* Materiale O-Ring: FKM

d DN SDR PN Valore Kv. EPDM EUR SP Peso
(mm) (mm) (bar) (Δp=1 bar) Codice (kg)
(l ⁄ min)
20 15 9,0 10 125 161 514 942 124,86 1 0,323
25 20 13,6 10 371 161 514 943 146,43 1 0,472
32 25 13,6 10 481 161 514 944 182,21 1 0,704
40 32 13,6 10 759 161 514 945 221,04 1 0,973
50 40 13,6 10 1263 161 514 946 292,77 1 1,618
63 50 13,6 10 1728 161 514 947 360,27 1 2,484

d PTFE/EPDM EUR SP Peso FKM EUR SP Peso
(mm) Codice (kg) Codice (kg)
20 161 514 982 249,76 1 0,339 161 514 952 187,26 1 0,332
25 161 514 983 292,77 1 0,506 161 514 953 219,53 1 0,499
32 161 514 984 364,50 1 0,748 161 514 954 273,46 1 0,732
40 161 514 985 441,99 1 1,105 161 514 955 331,52 1 1,087
50 161 514 986 585,58 1 1,679 161 514 956 439,11 1 1,669
63 161 514 987 720,42 1 2,548 161 514 957 540,35 1 2,555

d D D2 D3 H H1 L L2 M e Corsa =
(mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) Hx
(mm)
20 65 65 43 73 14 192 25 M6 2,3 7
25 80 65 51 81 18 216 25 M6 1,9 10
32 88 87 58 107 22 230 25 M6 2,4 13
40 101 87 72 115 26 256 45 M8 3,0 15
50 117 135 83 148 32 286 45 M8 3,7 19
63 144 135 100 166 39 322 45 M8 4,7 25
