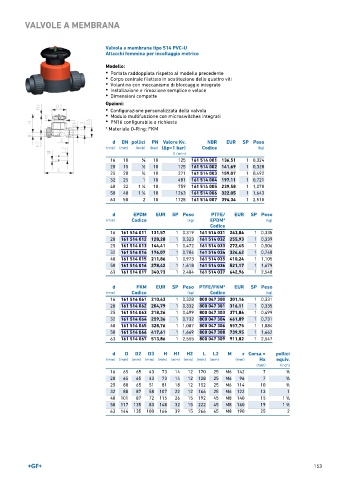

Page 153 - GEORGFISCHER - LISTINO 896
P. 153
VALVOLE A MEMBRANA
Valvola a membrana tipo 514 PVC-U
Attacchi femmina per incollaggio metrico
Modello:
• Portata raddoppiata rispetto al modello precedente
• Corpo centrale filettato in sostituzione delle quattro viti
• Volantino con meccanismo di bloccaggio integrato
• Installazione e rimozione semplice e veloce
• Dimensioni compatte
Opzioni:
• Configurazione personalizzata della valvola
• Modulo multifunzione con microswitches integrati
• PN16 configurabile a richiesta
* Materiale O-Ring: FKM
d DN pollici PN Valore Kv. NBR EUR SP Peso
(mm) (mm) (inch) (bar) (Δp=1 bar) Codice (kg)
(l ⁄ min)
16 10 3 ∕8 10 125 161 514 001 136,51 1 0,324
20 15 1 ∕2 10 125 161 514 002 141,69 1 0,328
25 20 3 ∕4 10 271 161 514 003 159,07 1 0,492
32 25 1 10 481 161 514 004 197,11 1 0,721
40 32 1 ∕4 10 759 161 514 005 239,58 1 1,070
1
50 40 1 ∕2 10 1263 161 514 006 322,05 1 1,643
1
63 50 2 10 1728 161 514 007 394,34 1 2,510
d EPDM EUR SP Peso PTFE/ EUR SP Peso
(mm) Codice (kg) EPDM* (kg)
Codice
16 161 514 011 131,57 1 0,319 161 514 031 263,04 1 0,335
20 161 514 012 128,28 1 0,323 161 514 032 255,93 1 0,339
25 161 514 013 144,41 1 0,472 161 514 033 272,45 1 0,506
32 161 514 014 176,07 1 0,704 161 514 034 324,42 1 0,748
40 161 514 015 211,86 1 0,973 161 514 035 410,24 1 1,105
50 161 514 016 278,42 1 1,618 161 514 036 521,17 1 1,679
63 161 514 017 340,73 1 2,484 161 514 037 642,96 1 2,548
d FKM EUR SP Peso PTFE/FKM* EUR SP Peso
(mm) Codice (kg) Codice (kg)
16 161 514 061 210,43 1 0,328 800 047 300 301,16 1 0,331
20 161 514 062 204,79 1 0,332 800 047 301 316,11 1 0,335
25 161 514 063 218,26 1 0,499 800 047 303 371,86 1 0,499
32 161 514 064 259,36 1 0,732 800 047 304 461,09 1 0,731
40 161 514 065 328,76 1 1,087 800 047 306 557,75 1 1,084
50 161 514 066 417,61 1 1,669 800 047 308 739,95 1 1,662
63 161 514 067 513,86 1 2,555 800 047 309 911,02 1 2,547
d D D2 D3 H H1 H2 L L2 M z Corsa = pollici
(mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) Hx equiv.
(mm) (inch)
16 65 65 43 73 14 12 170 25 M6 142 7 3 ∕8
20 65 65 43 73 14 12 128 25 M6 96 7 1 ∕2
25 80 65 51 81 18 12 152 25 M6 114 10 3 ∕4
32 88 87 58 107 22 12 166 25 M6 122 13 1
40 101 87 72 115 26 15 192 45 M8 140 15 1 ∕4
1
50 117 135 83 148 32 15 222 45 M8 160 19 1 ∕2
1
63 144 135 100 166 39 15 266 45 M8 190 25 2
