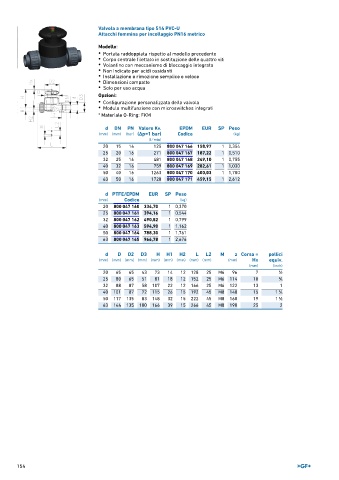

Page 154 - GEORGFISCHER - LISTINO 896

Valvola a membrana tipo 514 PVC-U
Attacchi femmina per incollaggio PN16 metrico

Modello:
• Portata raddoppiata rispetto al modello precedente
• Corpo centrale filettato in sostituzione delle quattro viti
• Volantino con meccanismo di bloccaggio integrato
• Non indicato per acidi ossidanti
• Installazione e rimozione semplice e veloce
• Dimensioni compatte
• Solo per uso acqua

Opzioni:
• Configurazione personalizzata della valvola
• Modulo multifunzione con microswitches integrati

* Materiale O-Ring: FKM

d DN PN Valore Kv. EPDM EUR SP Peso
(mm) (mm) (bar) (Δp=1 bar) Codice (kg)
(l ⁄ min)
20 15 16 125 800 047 166 158,97 1 0,354
25 20 16 271 800 047 167 187,22 1 0,510
32 25 16 481 800 047 168 249,10 1 0,755
40 32 16 759 800 047 169 282,61 1 1,030
50 40 16 1263 800 047 170 400,03 1 1,700
63 50 16 1728 800 047 171 459,15 1 2,612

d PTFE/EPDM EUR SP Peso
(mm) Codice (kg)
20 800 047 160 334,70 1 0,370
25 800 047 161 394,16 1 0,544
32 800 047 162 490,82 1 0,799
40 800 047 163 594,90 1 1,162
50 800 047 164 788,30 1 1,761
63 800 047 165 966,78 1 2,676

d D D2 D3 H H1 H2 L L2 M z Corsa = pollici
(mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) Hx equiv.
(mm) (inch)
20 65 65 43 73 14 12 128 25 M6 96 7 1 ∕2
25 80 65 51 81 18 12 152 25 M6 114 10 3 ∕4
32 88 87 58 107 22 12 166 25 M6 122 13 1
40 101 87 72 115 26 15 192 45 M8 140 15 1 ∕4
1
50 117 135 83 148 32 15 222 45 M8 160 19 1 ∕2
1
63 144 135 100 166 39 15 266 45 M8 190 25 2

154
