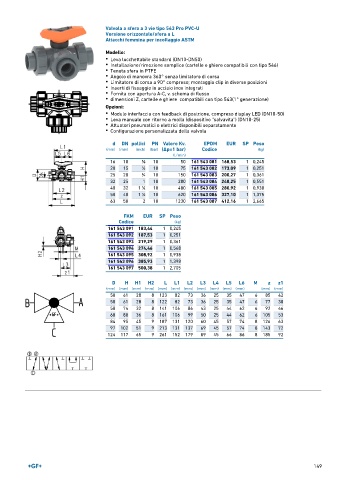

Page 149 - GEORGFISCHER - LISTINO 896

Valvola a sfera a 3 vie tipo 543 Pro PVC-U
Versione orizzontale/sfera a L
Attacchi femmina per incollaggio ASTM

Modello:
• Leva lucchettabile standard (DN10-DN50)
• Installazione/rimozione semplice (cartelle e ghiere compatibili con tipo 546)
• Tenuta sfera in PTFE
• Angolo di manovra 360° senza limitatore di corsa
• Limitatore di corsa a 90° compreso; montaggio clip in diverse posizioni
• Inserti di fissaggio in acciaio inox integrati
• Fornita con apertura A-C, v. schema di flusso
• dimensioni Z, cartelle e ghiere compatibili con tipo 543(1° generazione)

Opzioni:
• Modulo interfaccia con feedback di posizione, compreso display LED (DN10-50)
• Leva manuale con ritorno a molla (dispositivo "salvavita") (DN10-25)
• Attuatori pneumatici o elettrici disponibili separatamente
• Configurazione personalizzata della valvola

d DN pollici PN Valore Kv. EPDM EUR SP Peso
(mm) (mm) (inch) (bar) (Δp=1 bar) Codice (kg)
(l ⁄ min)
16 10 3 ∕8 10 50 161 543 081 168,53 1 0,245
20 15 1 ∕2 10 75 161 543 082 173,09 1 0,251
25 20 3 ∕4 10 150 161 543 083 200,27 1 0,361
32 25 1 10 280 161 543 084 248,25 1 0,551
40 32 1 ∕4 10 480 161 543 085 280,92 1 0,938
1
50 40 1 ∕2 10 620 161 543 086 327,10 1 1,375
1
63 50 2 10 1230 161 543 087 412,16 1 2,665
FKM EUR SP Peso
Codice (kg)
161 543 091 183,44 1 0,245
161 543 092 187,53 1 0,251
161 543 093 219,29 1 0,361
161 543 094 274,46 1 0,548
161 543 095 308,92 1 0,938
161 543 096 385,93 1 1,398
161 543 097 500,38 1 2,705

D H H1 H2 L L1 L2 L3 L4 L5 L6 M z z1
(mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm)
50 61 28 8 123 82 73 36 25 35 47 6 85 42
50 61 28 8 122 82 73 36 25 35 47 6 77 38
58 74 32 8 141 106 86 43 25 44 62 6 92 46
68 80 36 8 161 106 99 50 25 44 62 6 105 53
84 95 45 9 187 131 120 60 45 57 74 8 126 63
97 102 51 9 213 131 137 69 45 57 74 8 143 72
124 117 65 9 261 152 179 89 45 66 86 8 185 92
