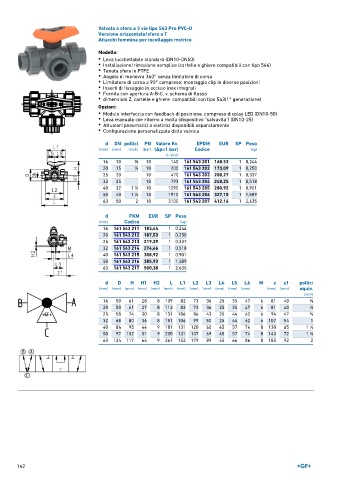

Page 142 - GEORGFISCHER - LISTINO 896

Valvola a sfera a 3 vie tipo 543 Pro PVC-U
Versione orizzontale/sfera a T
Attacchi femmina per incollaggio metrico

Modello:
• Leva lucchettabile standard (DN10-DN50)
• Installazione/rimozione semplice (cartelle e ghiere compatibili con tipo 546)
• Tenuta sfera in PTFE
• Angolo di manovra 360° senza limitatore di corsa
• Limitatore di corsa a 90° compreso; montaggio clip in diverse posizioni
• Inserti di fissaggio in acciaio inox integrati
• Fornita con apertura A-B-C, v. schema di flusso
• dimensioni Z, cartelle e ghiere compatibili con tipo 543(1° generazione)

Opzioni:
• Modulo interfaccia con feedback di posizione, compreso display LED (DN10-50)
• Leva manuale con ritorno a molla (dispositivo "salvavita") (DN10-25)
• Attuatori pneumatici o elettrici disponibili separatamente
• Configurazione personalizzata della valvola

d DN pollici PN Valore Kv. EPDM EUR SP Peso
(mm) (mm) (inch) (bar) (Δp=1 bar) Codice (kg)
(l ⁄ min)
16 10 3 ∕8 10 140 161 543 201 168,53 1 0,244
20 15 1 ∕2 10 200 161 543 202 173,09 1 0,250
25 20 10 470 161 543 203 200,27 1 0,337
32 25 10 793 161 543 204 248,25 1 0,518
40 32 1 ∕4 10 1290 161 543 205 280,92 1 0,901
1
50 40 1 ∕2 10 1910 161 543 206 327,10 1 1,589
1
63 50 2 10 3100 161 543 207 412,16 1 2,635
d FKM EUR SP Peso
(mm) Codice (kg)
16 161 543 211 183,44 1 0,244
20 161 543 212 187,53 1 0,250
25 161 543 213 219,29 1 0,337
32 161 543 214 274,46 1 0,518
40 161 543 215 308,92 1 0,901
50 161 543 216 385,93 1 1,589
63 161 543 217 500,38 1 2,635

d D H H1 H2 L L1 L2 L3 L4 L5 L6 M z z1 pollici
(mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) equiv.
(inch)
16 50 61 28 8 109 82 73 36 25 35 47 6 81 40 3 ∕8
20 50 61 27 8 112 82 73 36 25 35 47 6 81 40 1 ∕2
25 58 74 30 8 131 106 86 43 25 44 62 6 94 47 3 ∕4
32 68 80 36 8 151 106 99 50 25 44 62 6 107 54 1
40 84 95 44 9 181 131 120 60 45 57 74 8 130 65 1 ∕4
1
1
50 97 102 51 9 205 131 137 69 45 57 74 8 143 72 1 ∕2
63 124 117 64 9 261 152 179 89 45 66 86 8 185 92 2
