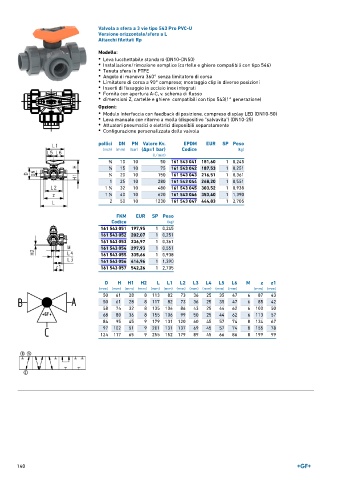

Page 140 - GEORGFISCHER - LISTINO 896

Valvola a sfera a 3 vie tipo 543 Pro PVC-U
Versione orizzontale/sfera a L
Attacchi filettati Rp

Modello:
• Leva lucchettabile standard (DN10-DN50)
• Installazione/rimozione semplice (cartelle e ghiere compatibili con tipo 546)
• Tenuta sfera in PTFE
• Angolo di manovra 360° senza limitatore di corsa
• Limitatore di corsa a 90° compreso; montaggio clip in diverse posizioni
• Inserti di fissaggio in acciaio inox integrati
• Fornita con apertura A-C, v. schema di flusso
• dimensioni Z, cartelle e ghiere compatibili con tipo 543(1° generazione)

Opzioni:
• Modulo interfaccia con feedback di posizione, compreso display LED (DN10-50)
• Leva manuale con ritorno a molla (dispositivo "salvavita") (DN10-25)
• Attuatori pneumatici o elettrici disponibili separatamente
• Configurazione personalizzata della valvola

pollici DN PN Valore Kv. EPDM EUR SP Peso
(inch) (mm) (bar) (Δp=1 bar) Codice (kg)
(l ⁄ min)
3 ∕8 10 10 50 161 543 041 181,60 1 0,245
1 15 10 75 161 543 042 187,53 1 0,251
∕2
3 ∕4 20 10 150 161 543 043 216,51 1 0,361
1 25 10 280 161 543 044 268,20 1 0,551
1
1 ∕4 32 10 480 161 543 045 303,52 1 0,938
1 40 10 620 161 543 046 353,40 1 1,390
1 ∕2
2 50 10 1230 161 543 047 444,83 1 2,705
FKM EUR SP Peso
Codice (kg)
161 543 051 197,95 1 0,245
161 543 052 202,07 1 0,251
161 543 053 236,97 1 0,361
161 543 054 297,93 1 0,551
161 543 055 335,66 1 0,938
161 543 056 414,96 1 1,390
161 543 057 542,26 1 2,705

D H H1 H2 L L1 L2 L3 L4 L5 L6 M z z1
(mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm)
50 61 28 8 113 82 73 36 25 35 47 6 87 43
50 61 28 8 117 82 73 36 25 35 47 6 85 42
58 74 32 8 135 106 86 43 25 44 62 6 100 50
68 80 36 8 155 106 99 50 25 44 62 6 113 57
84 95 45 9 179 131 120 60 45 57 74 8 134 67
97 102 51 9 201 131 137 69 45 57 74 8 155 78
124 117 65 9 255 152 179 89 45 66 86 8 199 99
