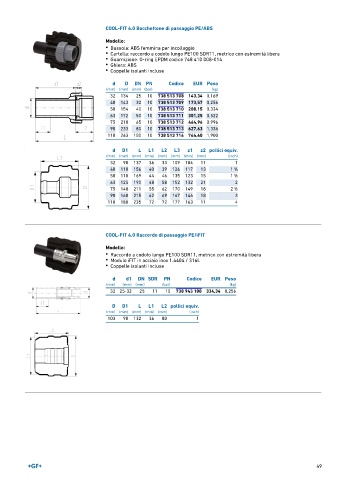

Page 49 - GEORGFISCHER - LISTINO 898

COOL-FIT 4.0 Bocchettone di passaggio PE/ABS
Modello:
• Bussola: ABS femmina per incollaggio
• Cartella: raccordo a codolo lungo PE100 SDR11, metrico con estremità libera
• Guarnizione: O-ring EPDM codice 748 410 008-014
• Ghiera: ABS
• Coppelle isolanti incluse

d D DN PN Codice EUR Peso
(mm) (mm) (mm) (bar) (kg)
32 134 25 10 738 513 708 143,34 0,169
40 143 32 10 738 513 709 173,57 0,256
50 154 40 10 738 513 710 208,15 0,334
63 172 50 10 738 513 711 301,25 0,522
75 210 65 10 738 513 712 464,96 0,996
90 233 80 10 738 513 713 627,63 1,336
110 263 100 10 738 513 714 744,40 1,900

d D1 L L1 L2 L3 z1 z2 pollici equiv.
(mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (inch)
32 90 137 36 33 109 104 11 1
40 110 156 40 39 126 117 13 1 ∕4
1
50 110 169 44 46 135 123 15 1 ∕2
1
63 125 190 48 58 152 132 21 2
75 140 211 55 62 170 149 18 2 ∕2
1
90 160 215 62 69 167 146 18 3
110 180 235 72 72 177 163 11 4

COOL-FIT 4.0 Raccordo di passaggio PE/iFIT

Modello:
• Raccordo a codolo lungo PE100 SDR11, metrico con estremità libera
• Modulo iFIT in acciaio inox 1.4404 / 316L
• Coppelle isolanti incluse

d d1 DN SDR PN Codice EUR Peso
(mm) (mm) (mm) (bar) (kg)
32 25-32 25 11 10 738 943 108 334,34 0,256

D D1 L L1 L2 pollici equiv.
(mm) (mm) (mm) (mm) (mm) (inch)
103 90 132 36 80 1
