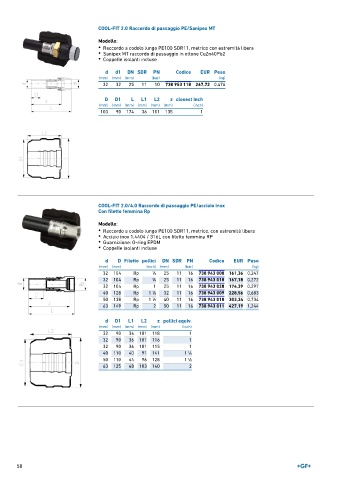

Page 50 - GEORGFISCHER - LISTINO 898

COOL-FIT 2.0 Raccordo di passaggio PE/Sanipex MT
Modello:
• Raccordo a codolo lungo PE100 SDR11, metrico con estremità libera
• Sanipex MT raccordo di passaggio in ottone CuZn40Pb2
• Coppelle isolanti incluse

d d1 DN SDR PN Codice EUR Peso
(mm) (mm) (mm) (bar) (kg)
32 32 25 11 10 738 953 118 267,72 0,476

D D1 L L1 L2 z closest inch
(mm) (mm) (mm) (mm) (mm) (mm) (inch)
103 90 174 36 101 135 1

COOL-FIT 2.0/4.0 Raccordo di passaggio PE/acciaio inox
Con filetto femmina Rp
Modello:
• Raccordo a codolo lungo PE100 SDR11, metrico, con estremità libera
• Acciaio inox 1.4404 / 316L con filetto femmina RP
• Guarnizione: O-ring EPDM
• Coppelle isolanti incluse

d D Filetto pollici DN SDR PN Codice EUR Peso
(mm) (mm) (inch) (mm) (bar) (kg)
32 104 Rp 1 ∕2 25 11 16 738 943 008 161,36 0,247
32 104 Rp 3 ∕4 25 11 16 738 943 018 167,18 0,272
32 104 Rp 1 25 11 16 738 943 028 174,39 0,297
40 128 Rp 1 ∕4 32 11 16 738 943 009 228,56 0,683
1
50 138 Rp 1 ∕2 40 11 16 738 943 010 303,34 0,734
1
63 149 Rp 2 50 11 16 738 943 011 427,19 1,244
d D1 L1 L2 z pollici equiv.
(mm) (mm) (mm) (mm) (mm) (inch)
32 90 36 101 118 1
32 90 36 101 116 1
32 90 36 101 115 1
40 110 40 91 141 1 ∕4
1
50 110 44 96 128 1 ∕2
1
63 125 48 103 140 2

50
