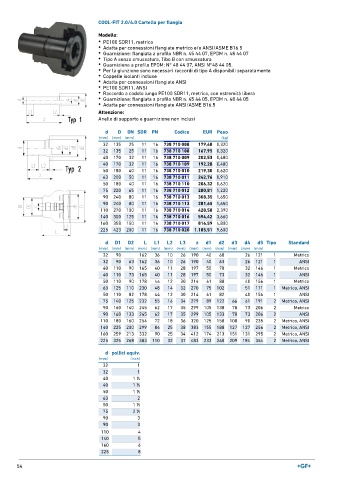

Page 54 - GEORGFISCHER - LISTINO 898

COOL-FIT 2.0/4.0 Cartella per flangia

Modello:
• PE100 SDR11, metrico
• Adatta per connessioni flangiate metrico e/o ANSI/ASME B16.5
• Guarnizione: flangiata a profilo NBR n. 45 44 07, EPDM n. 48 44 07
• Tipo A senza smussatura, Tibo B con smussatura
• Guarnizione a profilo EPDM: N° 48 44 07, ANSI N°48 44 05.
• Per la giunzione sono necessari raccordi di tipo A disponibili separatamente
• Coppelle isolanti incluse
• Adatta per connessioni flangiate ANSI
• PE100 SDR11, ANSI
• Raccordo a codolo lungo PE100 SDR11, metrico, con estremità libera
• Guarnizione: flangiata a profilo NBR n. 45 44 05, EPDM n. 48 44 05
• Adatta per connessioni flangiate ANSI/ASME B16.5

Attenzione:
Anello di supporto e guarnizione non inclusi

d D DN SDR PN Codice EUR Peso
(mm) (mm) (mm) (kg)
32 135 25 11 16 738 710 008 179,48 0,320
32 135 25 11 16 738 710 108 167,95 0,320
40 170 32 11 16 738 710 009 202,53 0,480
40 170 32 11 16 738 710 109 192,28 0,480
50 180 40 11 16 738 710 010 219,30 0,620
63 200 50 11 16 738 710 011 242,76 0,910
50 180 40 11 16 738 710 110 206,32 0,620
75 220 65 11 16 738 710 012 280,81 1,220
90 240 80 11 16 738 710 013 308,35 1,650
90 240 80 11 16 738 710 113 281,65 1,650
110 270 100 11 16 738 710 014 428,58 2,390
140 300 125 11 16 738 710 016 594,42 3,660
160 358 150 11 16 738 710 017 816,59 4,800
225 423 200 11 16 738 710 020 1.185,51 9,600
d D1 D2 L L1 L2 L3 z d1 d2 d3 d4 d5 Tipo Standard
(mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm)
32 90 162 36 10 26 190 40 68 26 121 1 Metrico
32 90 63 162 36 10 26 190 40 63 26 121 1 ANSI
40 110 90 165 40 11 28 197 50 78 32 146 1 Metrico
40 110 73 165 40 11 28 197 50 73 32 146 1 ANSI
50 110 90 178 44 12 30 214 61 88 40 156 1 Metrico
63 125 110 230 48 14 32 270 75 102 51 171 1 Metrico, ANSI
50 110 82 178 44 12 30 214 61 82 40 156 1 ANSI
75 140 125 232 55 16 34 279 89 122 66 61 191 2 Metrico, ANSI
90 160 140 245 62 17 35 299 105 138 78 73 206 2 Metrico
90 160 133 245 62 17 35 299 105 133 78 73 206 2 ANSI
110 180 160 254 72 18 36 320 125 158 100 90 235 2 Metrico, ANSI
140 225 200 299 84 25 38 383 155 188 127 127 256 2 Metrico, ANSI
160 259 213 332 90 25 34 412 174 213 151 131 295 2 Metrico, ANSI
225 325 268 383 110 32 37 483 233 268 209 184 354 2 Metrico, ANSI

d pollici equiv.
(mm) (inch)
32 1
32 1
40 1 ∕4
1
40 1 ∕4
1
50 1 ∕2
1
63 2
50 1 ∕2
1
1
75 2 ∕2
90 3
90 3
110 4
140 5
160 6
225 8

54
