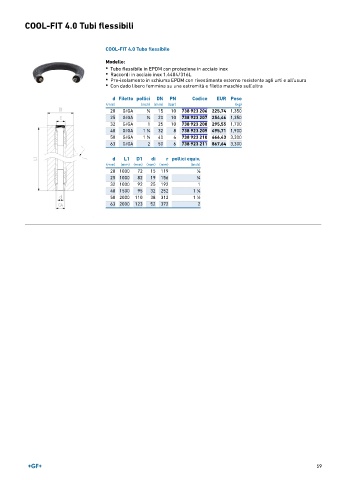

COOL-FIT 4.0 Tubi flessibili

COOL-FIT 4.0 Tubo flessibile

Modello:
• Tubo flessibile in EPDM con protezione in acciaio inox
• Raccordi in acciaio inox 1.4404/316L
• Pre-isolamento in schiuma EPDM con rivestimento esterno resistente agli urti e all'usura
• Con dado libero femmina su una estremità e filetto maschio sull'altra

d Filetto pollici DN PN Codice EUR Peso
(mm) (inch) (mm) (bar) (kg)
20 G/GA 1 ∕2 15 10 738 923 206 225,74 1,350
25 G/GA 3 ∕4 20 10 738 923 207 254,46 1,350
32 G/GA 1 25 10 738 923 208 295,55 1,700
40 G/GA 1 ∕4 32 8 738 923 209 495,71 1,900
1
50 G/GA 1 ∕2 40 6 738 923 210 666,43 3,300
1
63 G/GA 2 50 6 738 923 211 867,64 3,300
d L1 D1 di r pollici equiv.
(mm) (mm) (mm) (mm) (mm) (inch)
20 1000 72 15 119 1 ∕2
25 1000 82 19 156 3 ∕4
32 1000 92 25 192 1
40 1500 95 32 252 1 ∕4
1
50 2000 110 38 312 1 ∕2
1
63 2000 123 52 372 2

59
