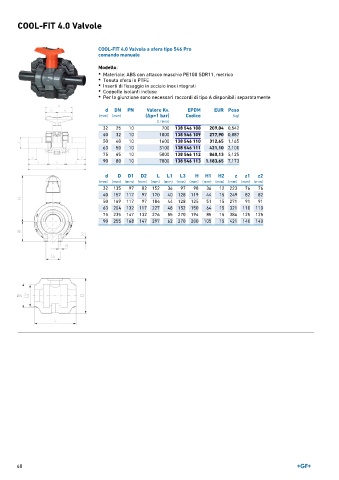

Page 60 - GEORGFISCHER - LISTINO 898

COOL-FIT 4.0 Valvole

COOL-FIT 4.0 Valvola a sfera tipo 546 Pro
comando manuale

Modello:
• Materiale: ABS con attacco maschio PE100 SDR11, metrico
• Tenuta sfera in PTFE
• Inserti di fissaggio in acciaio inox integrati
• Coppelle isolanti incluse
• Per la giunzione sono necessari raccordi di tipo A disponibili separatamente

d DN PN Valore Kv. EPDM EUR Peso
(mm) (mm) (Δp=1 bar) Codice (kg)
(l ⁄ min)
32 25 10 700 138 546 108 209,04 0,542
40 32 10 1000 138 546 109 277,90 0,887
50 40 10 1600 138 546 110 312,65 1,165
63 50 10 3100 138 546 111 421,10 2,100
75 65 10 5000 138 546 112 860,13 5,125
90 80 10 7000 138 546 113 1.183,65 7,173

d D D1 D2 L L1 L3 H H1 H2 z z1 z2
(mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm)
32 135 97 82 152 36 97 98 36 12 223 76 76
40 157 117 97 170 40 128 119 44 15 249 82 82
50 169 117 97 184 44 128 125 51 15 271 91 91
63 204 132 117 227 48 152 150 64 15 321 110 110
75 235 147 132 276 55 270 194 85 15 386 125 125
90 255 168 147 297 62 270 200 105 15 421 140 140
