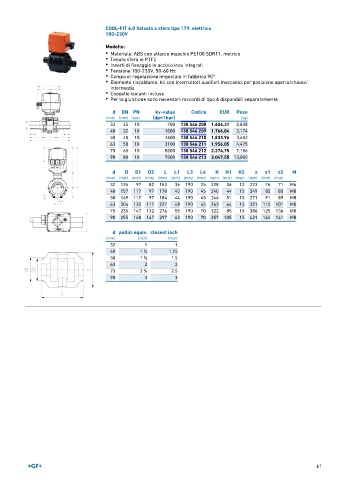

COOL-FIT 4.0 Valvola a sfera tipo 179, elettrica
100-230V

Modello:
• Materiale: ABS con attacco maschio PE100 SDR11, metrico
• Tenuta sfera in PTFE
• Inserti di fissaggio in acciaio inox integrati
• Tensione 100-230V, 50-60 Hz
• Campo di regolazione impostato in fabbrica 90°.
• Elemento riscaldante, kit con interruttori ausiliari meccanici per posizione aperta/chiusa/
intermedia
• Coppelle isolanti incluse
• Per la giunzione sono necessari raccordi di tipo A disponibili separatamente

d DN PN kv-value Codice EUR Peso
(mm) (mm) (bar) (dp=1bar) (kg)
32 25 10 700 138 546 208 1.624,31 2,838
40 32 10 1000 138 546 209 1.766,84 3,174
50 40 10 1600 138 546 210 1.833,96 3,452
63 50 10 3100 138 546 211 1.956,05 4,475
75 65 10 5000 138 546 212 2.274,75 7,156
90 80 10 7000 138 546 213 3.047,55 13,000

d D D1 D2 L L1 L3 L4 H H1 H2 z z1 z2 M
(mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm)
32 135 97 82 152 36 190 25 228 36 12 223 76 71 M6
40 157 117 97 170 40 190 45 240 44 15 249 82 85 M8
50 169 117 97 184 44 190 45 246 51 15 271 91 89 M8
63 204 132 117 227 48 190 45 263 64 15 321 110 101 M8
75 235 147 132 276 55 190 70 322 85 15 386 125 136 M8
90 255 168 147 297 62 190 70 357 105 15 421 140 141 M8

d pollici equiv. closest inch
(mm) (inch) (inch)
32 1 1
40 1 ∕4 1.25
1
50 1 ∕2 1.5
1
63 2 2
75 2 ∕2 2.5
1
90 3 3

61
