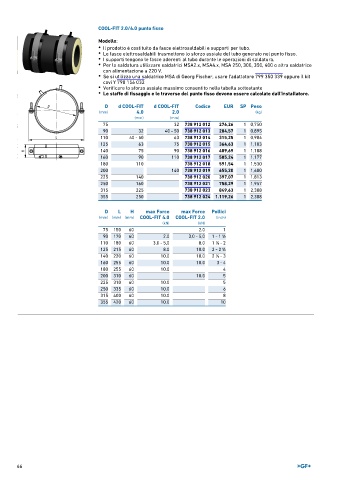

COOL-FIT 2.0/4.0 punto fisso
Modello:
• Il prodotto è costituito da fasce elettrosaldabili e supporti per tubo.
• Le fasce elettrosaldabili trasmettono lo sforzo assiale del tubo generato nel punto fisso.
• I supporti tengono le fasce aderenti al tubo durante le operazioni di saldatura.
• Per la saldatura utilizzare saldatrici MSA2.x, MSA4.x, MSA 250, 300, 350, 400 o altra saldatrice
con alimentazione a 220 V.
• Se si utilizza una saldatrice MSA di Georg Fischer, usare l'adattatore 799 350 339 oppure il kit
cavi Y 790 156 032
• Verificare lo sforzo assiale massimo consentito nella tabella sottostante
• Le staffe di fissaggio e le traverse del punto fisso devono essere calcolate dall'installatore.

D d COOL-FIT d COOL-FIT Codice EUR SP Peso
(mm) 4.0 2.0 (kg)
(mm) (mm)
75 32 738 912 012 276,26 1 0,750
90 32 40 - 50 738 912 013 284,57 1 0,895
110 40 - 50 63 738 912 014 315,25 1 0,904
125 63 75 738 912 015 364,63 1 1,103
140 75 90 738 912 016 409,69 1 1,188
160 90 110 738 912 017 505,24 1 1,177
180 110 738 912 018 591,54 1 1,530
200 140 738 912 019 655,20 1 1,600
225 140 738 912 020 397,07 1 1,813
250 160 738 912 021 758,29 1 1,957
315 225 738 912 023 849,63 1 2,388
355 250 738 912 024 1.119,26 1 2,388

D L H max Force max Force Pollici
(mm) (mm) (mm) COOL-FIT 4.0 COOL-FIT 2.0 (inch)
(kN) (kN)
75 150 60 2.0 1
1
90 170 60 2.0 3,0 - 5,0 1 - 1 ∕2
110 180 60 3,0 - 5,0 8.0 1 ∕4 - 2
1
125 215 60 8.0 10.0 2 - 2 ∕2
1
140 220 60 10.0 10.0 2 ∕2 - 3
1
160 255 60 10.0 10.0 3 - 4
180 255 60 10.0 4
200 310 60 10.0 5
225 310 60 10.0 5
250 335 60 10.0 6
315 400 60 10.0 8
355 420 60 10.0 10
