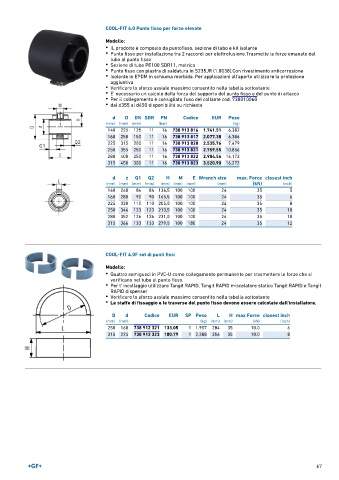

Page 67 - GEORGFISCHER - LISTINO 898

COOL-FIT 4.0 Punto fisso per forze elevate
Modello:
• IL prodotto è composto da puntofisso, sezione di tubo e kit isolante
• Punto fisso per installazione tra 2 raccordi per elettrofusione.Trasmette le forze emanate dal
tubo al punto fisso
• Sezione di tubo PE100 SDR11, metrico
• Punto fisso con piastra di saldatura in S235JR (1.0038).Con rivestimento anticorrosione
• Isolante in EPDM in schiuma morbida. Per applicazioni all'aperto utilizzare la protezione
aggiuntiva
• Verificare lo sforzo assiale massimo consentito nella tabella sottostante
• E' necessario un calcolo della forza del supporto del punto fisso e del punto di attacco
• Per il collegamento è consigliato l'uso del collante cod. 738010060
• dal d355 al d450 disponibilità su richiesta

d D DN SDR PN Codice EUR Peso
(mm) (mm) (mm) (bar) (kg)
140 225 125 11 16 738 913 816 1.741,51 6,382
160 250 150 11 16 738 913 817 2.077,38 6,386
225 315 200 11 16 738 913 820 2.535,76 7,479
250 355 250 11 16 738 913 821 2.759,55 10,856
280 400 250 11 16 738 913 822 2.984,56 14,172
315 450 300 11 16 738 913 823 3.520,90 16,272

d z Q1 Q2 H M E Wrench size max. Force closest inch
(mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (kN) (inch)
140 268 84 84 136,5 100 100 24 35 5
160 280 90 90 165,5 100 100 24 35 6
225 320 110 110 205,0 100 100 24 35 8
250 346 123 123 213,5 100 100 24 35 10
280 352 126 126 231,0 100 100 24 35 10
315 366 133 133 279,0 100 180 24 35 12

COOL-FIT 4.0F set di punti fissi

Modello:
• Quattro semigusci in PVC-U come collegamento permanente per trasmettere le forze che si
verificano nel tubo al punto fisso.
• Per l' incollaggio utilizzare Tangit RAPID, Tangit RAPID miscelatore statico Tangit RAPID e Tangit
RAPID dispenser
• Verificare lo sforzo assiale massimo consentito nella tabella sottostante
• Le staffe di fissaggio e le traverse del punto fisso devono essere calcolate dall'installatore.

D d Codice EUR SP Peso L H max Force closest inch
(mm) (mm) (kg) (mm) (mm) (kN) (inch)
250 160 738 912 321 133,05 1 1,957 284 35 10.0 6
315 225 738 912 323 180,79 1 2,388 356 35 10.0 8

67
