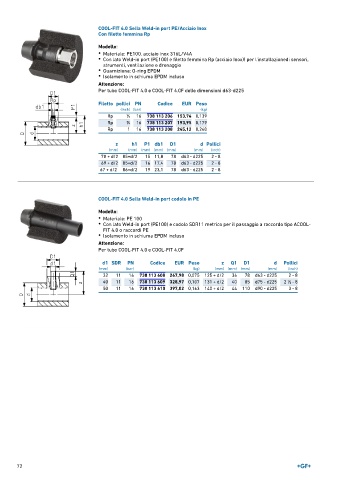

Page 72 - GEORGFISCHER - LISTINO 898

COOL-FIT 4.0 Sella Weld-in port PE/Acciaio Inox
Con filetto femmina Rp

Modello:
• Materiale: PE100, acciaio inox 316L/V4A
• Con lato Weld-in port (PE100) e filetto femmina Rp (acciaio Inox)) per l'installazionedi sensori,
strumenti, ventilazione e drenaggio
• Guarnizione: O-ring EPDM
• Isolamento in schiuma EPDM incluso

Attenzione:
Per tubo COOL-FIT 4.0 e COOL-FIT 4.0F delle dimensioni d63-d225

Filetto pollici PN Codice EUR Peso
(inch) (bar) (kg)
Rp 1 ∕2 16 738 113 206 153,74 0,139
Rp 3 ∕4 16 738 113 207 193,95 0,179
Rp 1 16 738 113 208 245,12 0,240

z h1 P1 db1 D1 d Pollici
(mm) (mm) (mm) (mm) (mm) (mm) (inch)
70 + d/2 85+d/2 15 11,8 78 d63 - d225 2 - 8
69 + d/2 85+d/2 16 17,4 78 d63 - d225 2 - 8
67 + d/2 86+d/2 19 23,1 78 d63 - d225 2 - 8

COOL-FIT 4.0 Sella Weld-in port codolo in PE

Modello:
• Materiale: PE 100
• Con lato Weld-in port (PE100) e codolo SDR11 metrico per il passaggio a raccordo tipo ACOOL-
FIT 4.0 o raccordi PE
• Isolamento in schiuma EPDM incluso

Attenzione:
Per tubo COOL-FIT 4.0 e COOL-FIT 4.0F

d1 SDR PN Codice EUR Peso z Q1 D1 d Pollici
(mm) (bar) (kg) (mm) (mm) (mm) (mm) (inch)
32 11 16 738 113 608 267,98 0,075 125 + d/2 36 78 d63 - d225 2 - 8
40 11 16 738 113 609 328,97 0,107 131 + d/2 40 85 d75 - d225 2 ∕2 - 8
1
50 11 16 738 113 610 397,02 0,163 140 + d/2 44 110 d90 - d225 3 - 8
