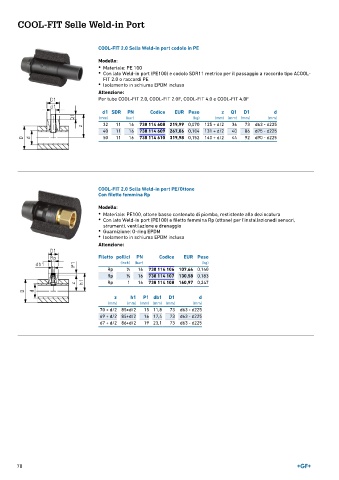

Page 70 - GEORGFISCHER - LISTINO 898

COOL-FIT Selle Weld-in Port

COOL-FIT 2.0 Sella Weld-in port codolo in PE

Modello:
• Materiale: PE 100
• Con lato Weld-in port (PE100) e codolo SDR11 metrico per il passaggio a raccordo tipo ACOOL-
FIT 2.0 o raccordi PE
• Isolamento in schiuma EPDM incluso

Attenzione:
Per tubo COOL-FIT 2.0, COOL-FIT 2.0F, COOL-FIT 4.0 e COOL-FIT 4.0F

d1 SDR PN Codice EUR Peso z Q1 D1 d
(mm) (bar) (kg) (mm) (mm) (mm) (mm)
32 11 16 738 114 608 219,99 0,070 125 + d/2 36 73 d63 - d225
40 11 16 738 114 609 267,06 0,104 131 + d/2 40 86 d75 - d225
50 11 16 738 114 610 319,98 0,152 140 + d/2 44 92 d90 - d225

COOL-FIT 2.0 Sella Weld-in port PE/Ottone
Con filetto femmina Rp

Modello:
• Materiale: PE100, ottone basso contenuto di piombo, restistente alla dezincatura
• Con lato Weld-in port (PE100) e filetto femmina Rp (ottone) per l'installazionedi sensori,
strumenti, ventilazione e drenaggio
• Guarnizione: O-ring EPDM
• Isolamento in schiuma EPDM incluso

Attenzione:

Filetto pollici PN Codice EUR Peso
(inch) (bar) (kg)
Rp 1 ∕2 16 738 114 106 107,64 0,140
Rp 3 ∕4 16 738 114 107 130,58 0,183
Rp 1 16 738 114 108 160,97 0,247

z h1 P1 db1 D1 d
(mm) (mm) (mm) (mm) (mm) (mm)
70 + d/2 85+d/2 15 11,8 73 d63 - d225
69 + d/2 85+d/2 16 17,4 73 d63 - d225
67 + d/2 86+d/2 19 23,1 73 d63 - d225

70
