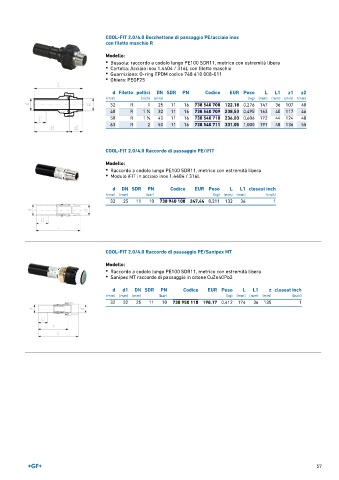

Page 57 - GEORGFISCHER - LISTINO 898

COOL-FIT 2.0/4.0 Bocchettone di passaggio PE/acciaio inox
con filetto maschio R

Modello:
• Bussola: raccordo a codolo lungo PE100 SDR11, metrico con estremità libera
• Cartella: Acciaio inox 1.4404 / 316L con filetto maschio
• Guarnizione: O-ring EPDM codice 748 410 008-011
• Ghiera: PEGF25

d Filetto pollici DN SDR PN Codice EUR Peso L L1 z1 z2
(mm) (inch) (mm) (kg) (mm) (mm) (mm) (mm)
32 R 1 25 11 16 738 540 708 122,18 0,276 147 36 107 40
40 R 1 ∕4 32 11 16 738 540 709 238,53 0,495 163 40 117 46
1
50 R 1 ∕4 40 11 16 738 540 710 236,03 0,606 172 44 124 48
1
63 R 2 50 11 16 738 540 711 331,05 1,000 191 48 136 55

COOL-FIT 2.0/4.0 Raccordo di passaggio PE/iFIT

Modello:
• Raccordo a codolo lungo PE100 SDR11, metrico con estremità libera
• Modulo iFIT in acciaio inox 1.4404 / 316L

d DN SDR PN Codice EUR Peso L L1 closest inch
(mm) (mm) (bar) (kg) (mm) (mm) (inch)
32 25 11 10 738 940 108 247,44 0,211 132 36 1

COOL-FIT 2.0/4.0 Raccordo di passaggio PE/Sanipex MT

Modello:
• Raccordo a codolo lungo PE100 SDR11, metrico con estremità libera
• Sanipex MT raccordo di passaggio in ottone CuZn40Pb2

d d1 DN SDR PN Codice EUR Peso L L1 z closest inch
(mm) (mm) (mm) (bar) (kg) (mm) (mm) (mm) (inch)
32 32 25 11 10 738 950 118 198,17 0,412 174 36 135 1
