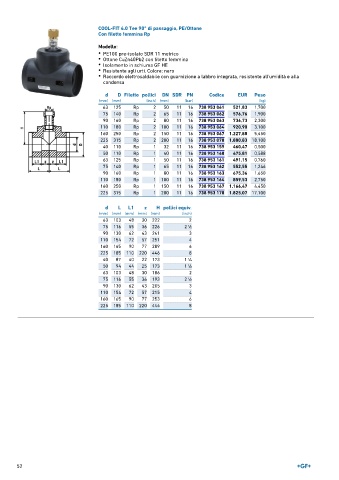

Page 52 - GEORGFISCHER - LISTINO 898

COOL-FIT 4.0 Tee 90° di passaggio, PE/Ottone
Con filetto femmina Rp

Modello:
• PE100 pre-isolato SDR 11 metrico
• Ottone CuZn40Pb2 con filetto femmina
• Isolamento in schiuma GF HE
• Resistente agli urti. Colore: nero
• Raccordo elettrosaldabile con guarnizione a labbro integrata, resistente all'umidità e alla
condensa
d D Filetto pollici DN SDR PN Codice EUR Peso
(mm) (mm) (inch) (mm) (bar) (kg)
63 125 Rp 2 50 11 16 738 953 061 521,83 1,700
75 140 Rp 2 65 11 16 738 953 062 576,76 1,900
90 160 Rp 2 80 11 16 738 953 063 736,73 2,300
110 180 Rp 2 100 11 16 738 953 064 920,90 3,100
160 250 Rp 2 150 11 16 738 953 067 1.227,88 5,450
225 315 Rp 2 200 11 16 738 953 070 1.880,83 18,100
40 110 Rp 1 32 11 16 738 953 159 460,47 0,500
50 110 Rp 1 40 11 16 738 953 160 475,81 0,588
63 125 Rp 1 50 11 16 738 953 161 491,15 0,760
75 140 Rp 1 65 11 16 738 953 162 552,55 1,246
90 160 Rp 1 80 11 16 738 953 163 675,36 1,650
110 180 Rp 1 100 11 16 738 953 164 859,53 2,750
160 250 Rp 1 150 11 16 738 953 167 1.166,47 4,450
225 315 Rp 1 200 11 16 738 953 170 1.825,07 17,100

d L L1 z H pollici equiv.
(mm) (mm) (mm) (mm) (mm) (inch)
63 103 48 30 222 2
75 116 55 36 226 2 ∕2
1
90 130 62 43 241 3
110 154 72 57 251 4
160 165 90 77 289 6
225 185 110 220 446 8
40 87 40 22 173 1 ∕4
1
50 94 44 25 173 1 ∕2
1
63 103 48 30 186 2
75 116 55 36 193 2 ∕2
1
90 130 62 43 205 3
110 154 72 57 215 4
160 165 90 77 253 6
225 185 110 220 444 8

52
