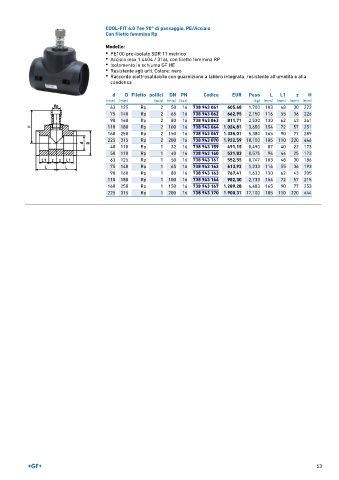

Page 53 - GEORGFISCHER - LISTINO 898

COOL-FIT 4.0 Tee 90° di passaggio, PE/Acciaio
Con filetto femmina Rp

Modello:
• PE100 pre-isolato SDR 11 metrico
• Acciaio inox 1.4404 / 316L con filetto femmina RP
• Isolamento in schiuma GF HE
• Resistente agli urti. Colore: nero
• Raccordo elettrosaldabile con guarnizione a labbro integrata, resistente all'umidità e alla
condensa
d D Filetto pollici DN PN Codice EUR Peso L L1 z H
(mm) (mm) (inch) (mm) (bar) (kg) (mm) (mm) (mm) (mm)
63 125 Rp 2 50 16 738 943 061 605,68 1,700 103 48 30 222
75 140 Rp 2 65 16 738 943 062 662,95 2,150 116 55 36 226
90 160 Rp 2 80 16 738 943 063 811,71 2,530 130 62 43 241
110 180 Rp 2 100 16 738 943 064 1.024,81 3,650 154 72 57 251
160 250 Rp 2 150 16 738 943 067 1.335,01 5,380 165 90 77 289
225 315 Rp 2 200 16 738 943 070 1.922,59 18,100 185 110 220 446
40 110 Rp 1 32 16 738 943 159 491,15 0,490 87 40 22 173
50 110 Rp 1 40 16 738 943 160 521,83 0,575 94 44 25 173
63 125 Rp 1 50 16 738 943 161 552,55 0,747 103 48 30 186
75 140 Rp 1 65 16 738 943 162 613,92 1,233 116 55 36 193
90 160 Rp 1 80 16 738 943 163 767,41 1,633 130 62 43 205
110 180 Rp 1 100 16 738 943 164 982,30 2,733 154 72 57 215
160 250 Rp 1 150 16 738 943 167 1.289,28 4,483 165 90 77 253
225 315 Rp 1 200 16 738 943 170 1.900,31 17,100 185 110 220 444

53
