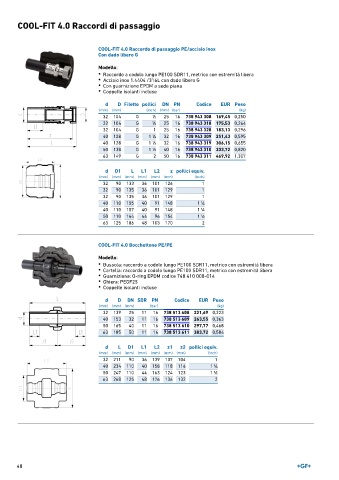

Page 48 - GEORGFISCHER - LISTINO 898

COOL-FIT 4.0 Raccordi di passaggio

COOL-FIT 4.0 Raccordo di passaggio PE/acciaio inox
Con dado libero G

Modello:
• Raccordo a codolo lungo PE100 SDR11, metrico con estremità libera
• Acciaio inox 1.4404 /316L con dado libero G
• Con guarnizione EPDM a sede piana
• Coppelle isolanti incluse

d D Filetto pollici DN PN Codice EUR Peso
(mm) (mm) (inch) (mm) (bar) (kg)
32 104 G 1 ∕2 25 16 738 943 308 169,45 0,250
32 104 G 3 ∕4 25 16 738 943 318 175,53 0,264
32 104 G 1 25 16 738 943 328 183,13 0,296
40 128 G 1 ∕4 32 16 738 943 309 251,43 0,595
1
40 128 G 1 ∕2 32 16 738 943 319 306,15 0,655
1
50 138 G 1 ∕2 40 16 738 943 310 333,72 0,820
1
63 149 G 2 50 16 738 943 311 469,92 1,307
d D1 L L1 L2 z pollici equiv.
(mm) (mm) (mm) (mm) (mm) (mm) (inch)
32 90 133 36 101 126 1
32 90 135 36 101 129 1
32 90 135 36 101 129 1
40 110 155 40 91 148 1 ∕4
1
40 110 157 40 91 148 1 ∕4
1
50 110 164 44 96 154 1 ∕2
1
63 125 186 48 103 170 2

COOL-FIT 4.0 Bocchettone PE/PE

Modello:
• Bussola: raccordo a codolo lungo PE100 SDR11, metrico con estremità libera
• Cartella: raccordo a codolo lungo PE100 SDR11, metrico con estremità libera
• Guarnizione: O-ring EPDM codice 748 410 008-014
• Ghiera: PEGF25
• Coppelle isolanti incluse

d D DN SDR PN Codice EUR Peso
(mm) (mm) (mm) (bar) (kg)
32 139 25 11 16 738 513 608 221,69 0,223
40 153 32 11 16 738 513 609 263,55 0,363
50 165 40 11 16 738 513 610 297,77 0,468
63 185 50 11 16 738 513 611 383,72 0,584

d L D1 L1 L2 z1 z2 pollici equiv.
(mm) (mm) (mm) (mm) (mm) (mm) (mm) (inch)
32 211 90 36 139 107 104 1
40 234 110 40 158 118 116 1 ∕4
1
50 247 110 44 163 124 123 1 ∕2
1
63 268 125 48 176 136 132 2

48
