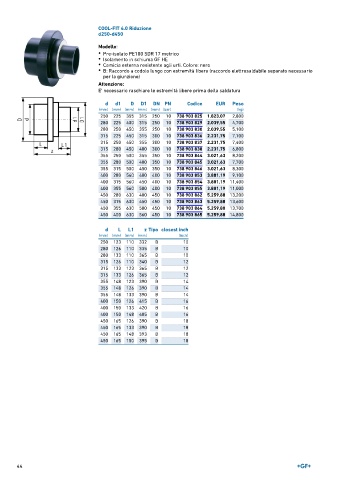

Page 44 - GEORGFISCHER - LISTINO 898

COOL-FIT 4.0 Riduzione
d250-d450

Modello:
• Pre-isolato PE100 SDR 17 metrico
• Isolamento in schiuma GF HE
• Camicia esterna resistente agli urti. Colore: nero
• B: Raccordo a codolo lungo con estremità libera (raccordo elettrosaldabile separato necessario
per la giunzione)
Attenzione:
E' necessario raschiare le estremità libere prima della saldatura

d d1 D D1 DN PN Codice EUR Peso
(mm) (mm) (mm) (mm) (mm) (bar) (kg)
250 225 355 315 250 10 738 903 825 1.823,07 2,800
280 225 400 315 250 10 738 903 829 2.039,55 4,700
280 250 450 355 250 10 738 903 830 2.039,55 5,100
315 225 450 315 300 10 738 903 836 2.231,75 7,100
315 250 450 355 300 10 738 903 837 2.231,75 7,400
315 280 450 400 300 10 738 903 838 2.231,75 6,800
355 250 500 355 350 10 738 903 844 3.021,63 8,200
355 280 500 400 350 10 738 903 845 3.021,63 7,700
355 315 500 450 350 10 738 903 846 3.021,63 8,300
400 280 560 400 400 10 738 903 853 3.881,19 9,100
400 315 560 450 400 10 738 903 854 3.881,19 11,400
400 355 560 500 400 10 738 903 855 3.881,19 11,000
450 280 630 400 450 10 738 903 862 5.259,88 13,200
450 315 630 450 450 10 738 903 863 5.259,88 13,600
450 355 630 500 450 10 738 903 864 5.259,88 13,700
450 400 630 560 450 10 738 903 865 5.259,88 14,800

d L L1 z Tipo closest inch
(mm) (mm) (mm) (mm) (inch)
250 123 110 332 B 10
280 126 110 335 B 10
280 133 110 365 B 10
315 126 110 340 B 12
315 133 123 365 B 12
315 133 126 365 B 12
355 148 123 390 B 14
355 148 126 390 B 14
355 148 133 390 B 14
400 150 126 415 B 16
400 150 133 420 B 16
400 150 148 405 B 16
450 165 126 390 B 18
450 165 133 390 B 18
450 165 148 393 B 18
450 165 150 395 B 18
