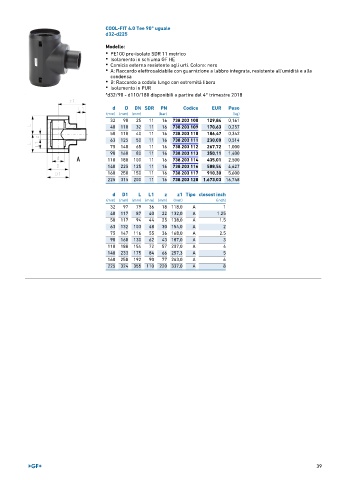

Page 39 - GEORGFISCHER - LISTINO 898

COOL-FIT 4.0 Tee 90° uguale
d32-d225

Modello:
• PE100 pre-isolato SDR 11 metrico
• Isolamento in schiuma GF HE
• Camicia esterna resistente agli urti. Colore: nero
• A: Raccordo elettrosaldabile con guarnizione a labbro integrata, resistente all'umidità e alla
condensa
• B: Raccordo a codolo lungo con estremità libera
• Isolamento in PUR

*d32/90 - d110/180 disponibili a partire dal 4° trimestre 2018

d D DN SDR PN Codice EUR Peso
(mm) (mm) (mm) (bar) (kg)
32 90 25 11 16 738 203 108 129,84 0,161
40 110 32 11 16 738 203 109 170,63 0,257
50 110 40 11 16 738 203 110 186,47 0,342
63 125 50 11 16 738 203 111 230,00 0,514
75 140 65 11 16 738 203 112 267,72 1,000
90 160 80 11 16 738 203 113 350,11 1,400
110 180 100 11 16 738 203 114 435,01 2,500
140 225 125 11 16 738 203 116 588,54 4,627
160 250 150 11 16 738 203 117 910,30 5,600
225 315 200 11 16 738 203 120 1.673,03 16,748

d D1 L L1 z z1 Tipo closest inch
(mm) (mm) (mm) (mm) (mm) (mm) (inch)
32 97 79 36 18 118,0 A 1
40 117 87 40 22 132,0 A 1.25
50 117 94 44 25 138,0 A 1.5
63 132 103 48 30 154,0 A 2
75 147 116 55 36 168,0 A 2.5
90 168 130 62 43 187,0 A 3
110 188 154 72 57 207,0 A 4
140 233 175 84 66 257,3 A 5
160 258 192 90 77 263,0 A 6
225 324 355 110 220 337,0 A 8
