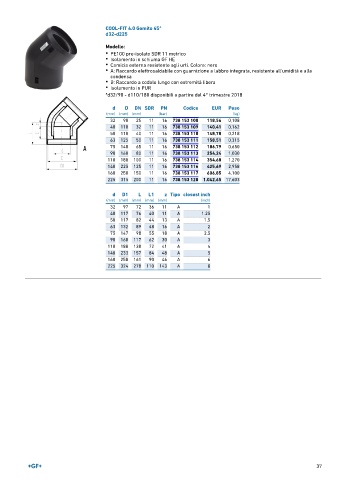

Page 37 - GEORGFISCHER - LISTINO 898

COOL-FIT 4.0 Gomito 45°
d32-d225

Modello:
• PE100 pre-isolato SDR 11 metrico
• Isolamento in schiuma GF HE
• Camicia esterna resistente agli urti. Colore: nero
• A: Raccordo elettrosaldabile con guarnizione a labbro integrata, resistente all'umidità e alla
condensa
• B: Raccordo a codolo lungo con estremità libera
• Isolamento in PUR

*d32/90 - d110/180 disponibili a partire dal 4° trimestre 2018

d D DN SDR PN Codice EUR Peso
(mm) (mm) (mm) (bar) (kg)
32 90 25 11 16 738 153 108 118,56 0,108
40 110 32 11 16 738 153 109 140,41 0,162
50 110 40 11 16 738 153 110 148,78 0,218
63 125 50 11 16 738 153 111 158,51 0,315
75 140 65 11 16 738 153 112 186,79 0,650
90 160 80 11 16 738 153 113 254,24 1,030
110 180 100 11 16 738 153 114 354,68 1,270
140 225 125 11 16 738 153 116 425,69 2,958
160 250 150 11 16 738 153 117 606,85 4,100
225 315 200 11 16 738 153 120 1.042,65 17,603

d D1 L L1 z Tipo closest inch
(mm) (mm) (mm) (mm) (mm) (inch)
32 97 72 36 11 A 1
40 117 76 40 11 A 1.25
50 117 82 44 13 A 1.5
63 132 89 48 16 A 2
75 147 98 55 18 A 2.5
90 168 117 62 30 A 3
110 188 138 72 41 A 4
140 233 157 84 48 A 5
160 258 161 90 46 A 6
225 324 278 110 143 A 8
