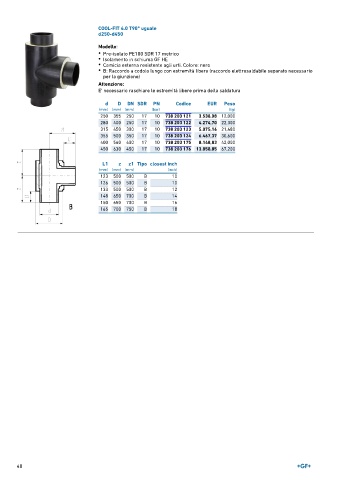

COOL-FIT 4.0 T90° uguale
d250-d450
Modello:
• Pre-isolato PE100 SDR 17 metrico
• Isolamento in schiuma GF HE
• Camicia esterna resistente agli urti. Colore: nero
• B: Raccordo a codolo lungo con estremità libera (raccordo elettrosaldabile separato necessario
per la giunzione)
Attenzione:
E' necessario raschiare le estremità libere prima della saldatura
d D DN SDR PN Codice EUR Peso
(mm) (mm) (mm) (bar) (kg)
250 355 250 17 10 738 203 121 3.538,08 12,000
280 400 250 17 10 738 203 122 4.274,70 22,300
315 450 300 17 10 738 203 123 5.075,16 21,480
355 500 350 17 10 738 203 124 6.467,37 30,600
400 560 400 17 10 738 203 175 8.148,83 42,000
450 630 450 17 10 738 203 176 13.858,85 67,200
L1 z z1 Tipo closest inch
(mm) (mm) (mm) (inch)
123 500 500 B 10
126 500 500 B 10
133 500 500 B 12
148 650 700 B 14
150 650 700 B 16
165 700 750 B 18
