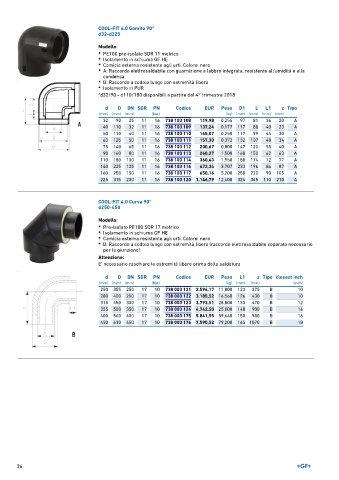

Page 36 - GEORGFISCHER - LISTINO 898

COOL-FIT 4.0 Gomito 90°
d32-d225

Modello:
• PE100 pre-isolato SDR 11 metrico
• Isolamento in schiuma GF HE
• Camicia esterna resistente agli urti. Colore: nero
• A: Raccordo elettrosaldabile con guarnizione a labbro integrata, resistente all'umidità e alla
condensa
• B: Raccordo a codolo lungo con estremità libera
• Isolamento in PUR

*d32/90 - d110/180 disponibili a partire dal 4° trimestre 2018

d D DN SDR PN Codice EUR Peso D1 L L1 z Tipo
(mm) (mm) (mm) (bar) (kg) (mm) (mm) (mm) (mm)
32 90 25 11 16 738 103 108 119,98 0,255 97 81 36 20 A
40 110 32 11 16 738 103 109 137,24 0,177 117 88 40 23 A
50 110 40 11 16 738 103 110 145,07 0,250 117 99 44 30 A
63 125 50 11 16 738 103 111 157,30 0,372 132 107 48 34 A
75 140 65 11 16 738 103 112 200,67 0,800 147 120 55 40 A
90 160 80 11 16 738 103 113 260,27 1,500 168 150 62 63 A
110 180 100 11 16 738 103 114 360,43 1,950 188 174 72 77 A
140 225 125 11 16 738 103 116 472,34 3,707 233 196 84 87 A
160 250 150 11 16 738 103 117 650,16 5,200 258 220 90 105 A
225 315 200 11 16 738 103 120 1.146,79 12,400 324 345 110 210 A

COOL-FIT 4.0 Curva 90°
d250-450

Modello:
• Pre-isolato PE100 SDR 17 metrico
• Isolamento in schiuma GF HE
• Camicia esterna resistente agli urti. Colore: nero
• B: Raccordo a codolo lungo con estremità libera (raccordo elettrosaldabile separato necessario
per la giunzione)
Attenzione:
E' necessario raschiare le estremità libere prima della saldatura

d D DN SDR PN Codice EUR Peso L1 z Tipo closest inch
(mm) (mm) (mm) (bar) (kg) (mm) (mm) (inch)
250 355 250 17 10 738 003 121 2.596,17 11,800 123 375 B 10
280 400 250 17 10 738 003 122 3.185,52 16,560 126 430 B 10
315 450 300 17 10 738 003 123 3.793,51 28,800 133 470 B 12
355 500 350 17 10 738 003 124 4.742,50 25,000 148 900 B 14
400 560 400 17 10 738 003 175 5.841,55 59,640 150 980 B 16
450 630 450 17 10 738 003 176 7.590,52 79,200 165 1070 B 18
