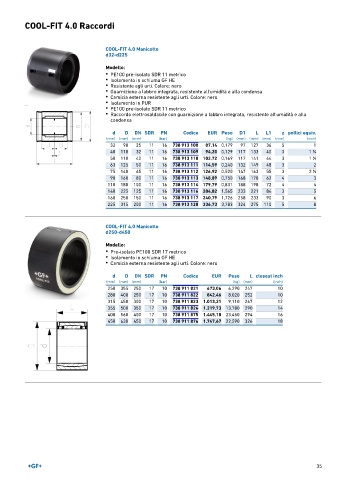

Page 35 - GEORGFISCHER - LISTINO 898

COOL-FIT 4.0 Raccordi

COOL-FIT 4.0 Manicotto
d32-d225

Modello:
• PE100 pre-isolato SDR 11 metrico
• Isolamento in schiuma GF HE
• Resistente agli urti. Colore: nero
• Guarnizione a labbro integrata, resistente all'umidità e alla condensa
• Camicia esterna resistente agli urti. Colore: nero
• Isolamento in PUR
• PE100 pre-isolato SDR 11 metrico
• Raccordo elettrosaldabile con guarnizione a labbro integrata, resistente all'umidità e alla
condensa
d D DN SDR PN Codice EUR Peso D1 L L1 z pollici equiv.
(mm) (mm) (mm) (bar) (kg) (mm) (mm) (mm) (mm) (inch)
32 90 25 11 16 738 913 108 87,14 0,179 97 127 36 5 1
40 110 32 11 16 738 913 109 94,20 0,129 117 133 40 3 1 ∕4
1
50 110 40 11 16 738 913 110 102,72 0,169 117 141 44 3 1 ∕2
1
63 125 50 11 16 738 913 111 114,59 0,240 132 149 48 3 2
75 140 65 11 16 738 913 112 126,92 0,520 147 163 55 3 2 ∕2
1
90 160 80 11 16 738 913 113 148,89 0,750 168 178 62 4 3
110 180 100 11 16 738 913 114 179,79 0,831 188 198 72 4 4
140 225 125 11 16 738 913 116 204,82 1,565 233 221 84 3 5
160 250 150 11 16 738 913 117 240,79 1,726 258 233 90 3 6
225 315 200 11 16 738 913 120 336,73 3,783 324 275 110 5 8

COOL-FIT 4.0 Manicotto
d250-d450

Modello:
• Pre-isolato PE100 SDR 17 metrico
• Isolamento in schiuma GF HE
• Camicia esterna resistente agli urti. Colore: nero

d D DN SDR PN Codice EUR Peso L closest inch
(mm) (mm) (mm) (bar) (kg) (mm) (inch)
250 355 250 17 10 738 911 821 673,06 6,290 247 10
280 400 250 17 10 738 911 822 842,46 8,020 252 10
315 450 300 17 10 738 911 823 1.013,21 9,110 267 12
355 500 350 17 10 738 911 824 1.219,73 13,780 290 14
400 560 400 17 10 738 911 875 1.445,18 23,450 294 16
450 630 450 17 10 738 911 876 1.747,67 22,590 326 18

35
