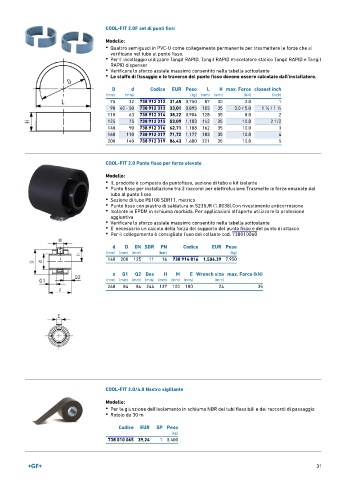

Page 31 - GEORGFISCHER - LISTINO 898

COOL-FIT 2.0F set di punti fissi
Modello:
• Quattro semigusci in PVC-U come collegamento permanente per trasmettere le forze che si
verificano nel tubo al punto fisso.
• Per l' incollaggio utilizzare Tangit RAPID, Tangit RAPID miscelatore statico Tangit RAPID e Tangit
RAPID dispenser
• Verificare lo sforzo assiale massimo consentito nella tabella sottostante
• Le staffe di fissaggio e le traverse del punto fisso devono essere calcolate dall'installatore.

D d Codice EUR Peso L H max. Force closest inch
(mm) (mm) (kg) (mm) (mm) (kN) (inch)
75 32 738 912 312 31,65 0,750 87 30 2.0 1
90 40 - 50 738 912 313 33,01 0,895 105 35 3.0 / 5.0 1 ¼ / 1 ½
110 63 738 912 314 38,22 0,904 128 35 8.0 2
125 75 738 912 315 53,09 1,103 142 35 10.0 2 1/2
140 90 738 912 316 62,71 1,188 162 35 10.0 3
160 110 738 912 317 71,72 1,177 183 35 10.0 4
200 140 738 912 319 86,43 1,600 221 35 10.0 5

COOL-FIT 2.0 Punto fisso per forze elevate

Modello:
• IL prodotto è composto da puntofisso, sezione di tubo e kit isolante
• Punto fisso per installazione tra 2 raccordi per elettrofusione.Trasmette le forze emanate dal
tubo al punto fisso
• Sezione di tubo PE100 SDR11, metrico
• Punto fisso con piastra di saldatura in S235JR (1.0038).Con rivestimento anticorrosione
• Isolante in EPDM in schiuma morbida. Per applicazioni all'aperto utilizzare la protezione
aggiuntiva
• Verificare lo sforzo assiale massimo consentito nella tabella sottostante
• E' necessario un calcolo della forza del supporto del punto fisso e del punto di attacco
• Per il collegamento è consigliato l'uso del collante cod. 738010060

d D DN SDR PN Codice EUR Peso
(mm) (mm) (mm) (bar) (kg)
140 200 125 11 16 738 914 816 1.506,39 7,950

z Q1 Q2 Dos H M E Wrench size max. Force (kN)
(mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm)
268 84 84 244 137 100 100 24 35

COOL-FIT 2.0/4.0 Nastro sigillante

Modello:
• Per la giunzione dell'isolamento in schiuma NBR dei tubi flessibili e dei raccordi di passaggio
• Rotolo da 30 m

Codice EUR SP Peso
(kg)
738 010 065 39,24 1 0,400
