P. 27

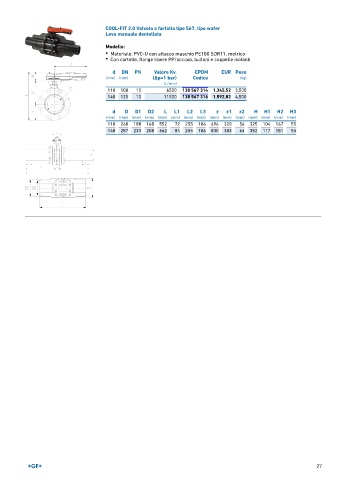

COOL-FIT 2.0 Valvola a farfalla tipo 567, tipo wafer
Leva manuale dentellata
Modello:
• Materiale: PVC-U con attacco maschio PE100 SDR11, metrico
• Con cartelle, flange libere PP/acciaio, bulloni e coppelle isolanti
d DN PN Valore Kv. EPDM EUR Peso
(mm) (mm) (Δp=1 bar) Codice (kg)
(l ⁄ min)
110 100 10 6500 138 567 314 1.345,52 3,500
140 125 10 11500 138 567 316 1.592,82 4,500
d D D1 D2 L L1 L2 L3 z z1 z2 H H1 H2 H3
(mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm)
110 260 188 168 552 72 255 106 696 320 56 325 104 167 55
140 287 233 208 662 84 255 106 830 383 64 352 117 181 55
