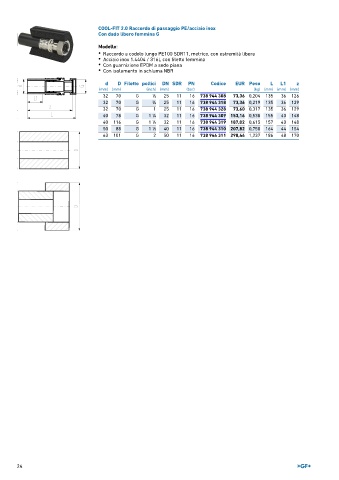

Page 24 - GEORGFISCHER - LISTINO 898

COOL-FIT 2.0 Raccordo di passaggio PE/acciaio inox
Con dado libero femmina G

Modello:
• Raccordo a codolo lungo PE100 SDR11, metrico, con estremità libera
• Acciaio inox 1.4404 / 316L con filetto femmina
• Con guarnizione EPDM a sede piana
• Con isolamento in schiuma NBR

d D Filetto pollici DN SDR PN Codice EUR Peso L L1 z
(mm) (mm) (inch) (mm) (bar) (kg) (mm) (mm) (mm)
32 70 G 1 ∕2 25 11 16 738 944 308 73,36 0,204 135 36 126
32 70 G 3 ∕4 25 11 16 738 944 318 73,36 0,219 135 36 129
32 70 G 1 25 11 16 738 944 328 73,60 0,317 135 36 129
40 78 G 1 ∕4 32 11 16 738 944 309 153,16 0,538 155 40 148
1
40 116 G 1 ∕2 32 11 16 738 944 319 187,02 0,615 157 40 148
1
50 88 G 1 ∕2 40 11 16 738 944 310 207,82 0,758 164 44 154
1
63 101 G 2 50 11 16 738 944 311 290,44 1,237 186 48 170

24
