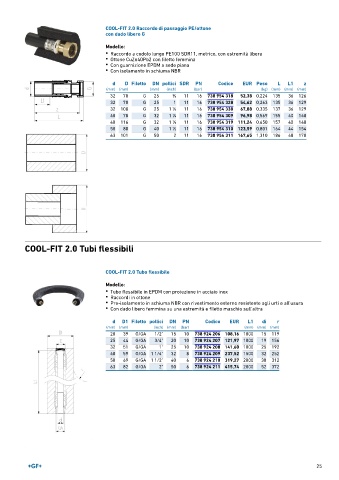

Page 25 - GEORGFISCHER - LISTINO 898

COOL-FIT 2.0 Raccordo di passaggio PE/ottone
con dado libero G

Modello:
• Raccordo a codolo lungo PE100 SDR11, metrico, con estremità libera
• Ottone CuZn40Pb2 con filetto femmina
• Con guarnizione EPDM a sede piana
• Con isolamento in schiuma NBR

d D Filetto DN pollici SDR PN Codice EUR Peso L L1 z
(mm) (mm) (mm) (inch) (bar) (kg) (mm) (mm) (mm)
32 70 G 25 3 ∕4 11 16 738 954 318 52,38 0,224 135 36 126
32 70 G 25 1 11 16 738 954 328 54,62 0,263 135 36 129
32 108 G 25 1 ∕4 11 16 738 954 338 67,88 0,335 137 36 129
1
40 78 G 32 1 ∕4 11 16 738 954 309 96,98 0,569 155 40 148
1
40 116 G 32 1 ∕2 11 16 738 954 319 111,24 0,650 157 40 148
1
50 88 G 40 1 ∕2 11 16 738 954 310 123,59 0,801 164 44 154
1
63 101 G 50 2 11 16 738 954 311 167,65 1,310 186 48 170

COOL-FIT 2.0 Tubi flessibili

COOL-FIT 2.0 Tubo flessibile

Modello:
• Tubo flessibile in EPDM con protezione in acciaio inox
• Raccordi in ottone
• Pre-isolamento in schiuma NBR con rivestimento esterno resistente agli urti e all'usura
• Con dado libero femmina su una estremità e filetto maschio sull'altra

d D1 Filetto pollici DN PN Codice EUR L1 di r
(mm) (mm) (inch) (mm) (bar) (mm) (mm) (mm)
20 39 G/GA 1/2" 15 10 738 924 206 108,16 1000 15 119
25 44 G/GA 3/4" 20 10 738 924 207 121,97 1000 19 156
32 51 G/GA 1" 25 10 738 924 208 141,60 1000 25 192
40 59 G/GA 1 1/4" 32 8 738 924 209 237,52 1500 32 252
50 69 G/GA 1 1/2" 40 6 738 924 210 319,27 2000 38 312
63 82 G/GA 2" 50 6 738 924 211 415,74 2000 52 372

25
