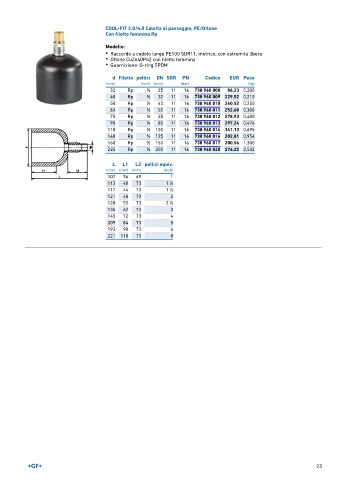

Page 23 - GEORGFISCHER - LISTINO 898
P. 23
COOL-FIT 2.0/4.0 Calotta di passaggio, PE/Ottone
Con filetto femmina Rp
Modello:
• Raccordo a codolo lungo PE100 SDR11, metrico, con estremità libera
• Ottone CuZn40Pb2 con filetto femmina
• Guarnizione: O-ring EPDM
d Filetto pollici DN SDR PN Codice EUR Peso
(mm) (inch) (mm) (bar) (kg)
32 Rp 1 ∕2 25 11 16 738 960 008 86,23 0,200
40 Rp 1 ∕2 32 11 16 738 960 009 229,52 0,210
50 Rp 1 ∕2 40 11 16 738 960 010 240,52 0,250
63 Rp 1 ∕2 50 11 16 738 960 011 252,68 0,300
75 Rp 1 ∕2 65 11 16 738 960 012 278,93 0,400
90 Rp 1 ∕2 80 11 16 738 960 013 297,24 0,476
110 Rp 1 ∕2 100 11 16 738 960 014 341,13 0,695
140 Rp 1 ∕2 125 11 16 738 960 016 202,81 0,954
160 Rp 1 ∕2 150 11 16 738 960 017 200,56 1,300
225 Rp 1 ∕2 200 11 16 738 960 020 274,25 2,532
L L1 L2 pollici equiv.
(mm) (mm) (mm) (inch)
107 36 69 1
113 40 73 1 ∕4
1
117 44 73 1 ∕2
1
121 48 73 2
128 55 73 2 ∕2
1
135 62 73 3
145 72 73 4
209 84 73 5
193 90 73 6
221 110 73 8
23
