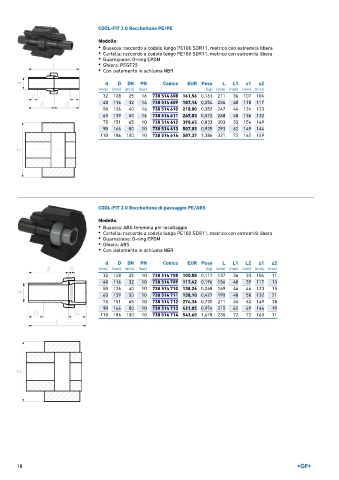

Page 18 - GEORGFISCHER - LISTINO 898

COOL-FIT 2.0 Bocchettone PE/PE
Modello:
• Bussola: raccordo a codolo lungo PE100 SDR11, metrico con estremità libera
• Cartella: raccordo a codolo lungo PE100 SDR11, metrico con estremità libera
• Guarnizione: O-ring EPDM
• Ghiera: PEGF25
• Con isolamento in schiuma NBR

d D DN PN Codice EUR Peso L L1 z1 z2
(mm) (mm) (mm) (bar) (kg) (mm) (mm) (mm) (mm)
32 108 25 16 738 514 608 161,56 0,161 211 36 107 104
40 116 32 16 738 514 609 187,16 0,254 234 40 118 117
50 126 40 16 738 514 610 218,00 0,352 247 44 124 123
63 139 50 16 738 514 611 249,03 0,572 268 48 136 132
75 151 65 10 738 514 612 390,65 0,833 303 55 154 149
90 166 80 10 738 514 613 507,05 0,925 293 62 149 144
110 186 100 10 738 514 614 587,37 1,386 321 72 162 159

COOL-FIT 2.0 Bocchettone di passaggio PE/ABS

Modello:
• Bussola: ABS femmina per incollaggio
• Cartella: raccordo a codolo lungo PE100 SDR11, metrico con estremità libera
• Guarnizione: O-ring EPDM
• Ghiera: ABS
• Con isolamento in schiuma NBR

d D DN PN Codice EUR Peso L L1 L2 z1 z2
(mm) (mm) (mm) (bar) (kg) (mm) (mm) (mm) (mm) (mm)
32 108 25 10 738 514 708 100,88 0,117 137 36 33 104 11
40 116 32 10 738 514 709 117,42 0,196 156 40 39 117 13
50 126 40 10 738 514 710 138,26 0,268 169 44 46 123 15
63 139 50 10 738 514 711 158,10 0,427 190 48 58 132 21
75 151 65 10 738 514 712 274,36 0,730 211 55 62 149 18
90 166 80 10 738 514 713 421,05 0,974 215 62 69 146 19
110 186 100 10 738 514 714 543,60 1,478 235 72 72 163 11

18
