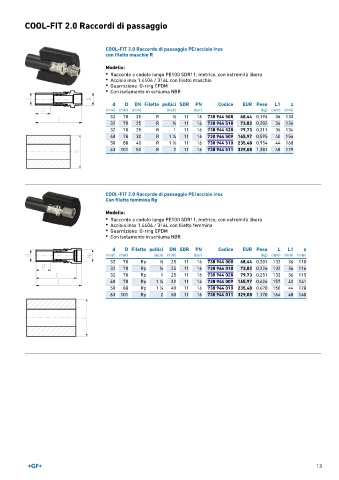

Page 13 - GEORGFISCHER - LISTINO 898

COOL-FIT 2.0 Raccordi di passaggio

COOL-FIT 2.0 Raccordo di passaggio PE/acciaio inox
con filetto maschio R

Modello:
• Raccordo a codolo lungo PE100 SDR11, metrico, con estremità libera
• Acciaio inox 1.4404 / 316L con filetto maschio
• Guarnizione: O-ring EPDM
• Con isolamento in schiuma NBR

d D DN Filetto pollici SDR PN Codice EUR Peso L1 z
(mm) (mm) (mm) (inch) (bar) (kg) (mm) (mm)
32 70 25 R 1 ∕2 11 16 738 944 508 68,44 0,194 36 130
32 70 25 R 3 ∕4 11 16 738 944 518 73,82 0,202 36 134
32 70 25 R 1 11 16 738 944 528 79,73 0,211 36 134
40 78 32 R 1 ∕4 11 16 738 944 509 165,97 0,595 40 156
1
50 88 40 R 1 ∕2 11 16 738 944 510 235,48 0,954 44 168
1
63 101 50 R 2 11 16 738 944 511 329,08 1,381 48 179

COOL-FIT 2.0 Raccordo di passaggio PE/acciaio inox
Con filetto femmina Rp

Modello:
• Raccordo a codolo lungo PE100 SDR11, metrico, con estremità libera
• Acciaio inox 1.4404 / 316L con filetto femmina
• Guarnizione: O-ring EPDM
• Con isolamento in schiuma NBR

d D Filetto pollici DN SDR PN Codice EUR Peso L L1 z
(mm) (mm) (inch) (mm) (bar) (kg) (mm) (mm) (mm)
32 70 Rp 1 ∕2 25 11 16 738 944 008 68,44 0,201 132 36 118
32 70 Rp 3 ∕4 25 11 16 738 944 018 73,82 0,226 132 36 116
32 70 Rp 1 25 11 16 738 944 028 79,73 0,251 132 36 115
40 78 Rp 1 ∕4 32 11 16 738 944 009 165,97 0,626 157 40 141
1
50 88 Rp 1 ∕2 40 11 16 738 944 010 235,48 0,670 150 44 128
1
63 101 Rp 2 50 11 16 738 944 011 329,08 1,170 164 48 140
