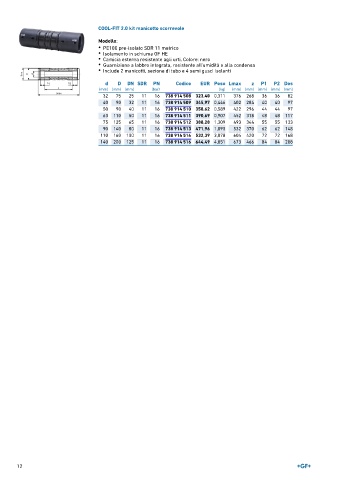

COOL-FIT 2.0 kit manicotto scorrevole
Modello:
• PE100 pre-isolato SDR 11 metrico
• Isolamento in schiuma GF HE
• Camicia esterna resistente agli urti. Colore: nero
• Guarnizione a labbro integrata, resistente all'umidità e alla condensa
• Include 2 manicotti, sezione di tubo e 4 semi gusci isolanti

d D DN SDR PN Codice EUR Peso Lmax z P1 P2 Dos
(mm) (mm) (mm) (bar) (kg) (mm) (mm) (mm) (mm) (mm)
32 75 25 11 16 738 914 508 323,40 0,311 376 268 36 36 82
40 90 32 11 16 738 914 509 345,97 0,446 402 284 40 40 97
50 90 40 11 16 738 914 510 358,62 0,589 422 296 44 44 97
63 110 50 11 16 738 914 511 390,69 0,907 452 318 48 48 117
75 125 65 11 16 738 914 512 388,28 1,309 493 344 55 55 133
90 140 80 11 16 738 914 513 471,96 1,890 532 370 62 62 148
110 160 100 11 16 738 914 514 532,39 3,078 604 420 72 72 168
140 200 125 11 16 738 914 516 644,49 4,851 673 466 84 84 208
